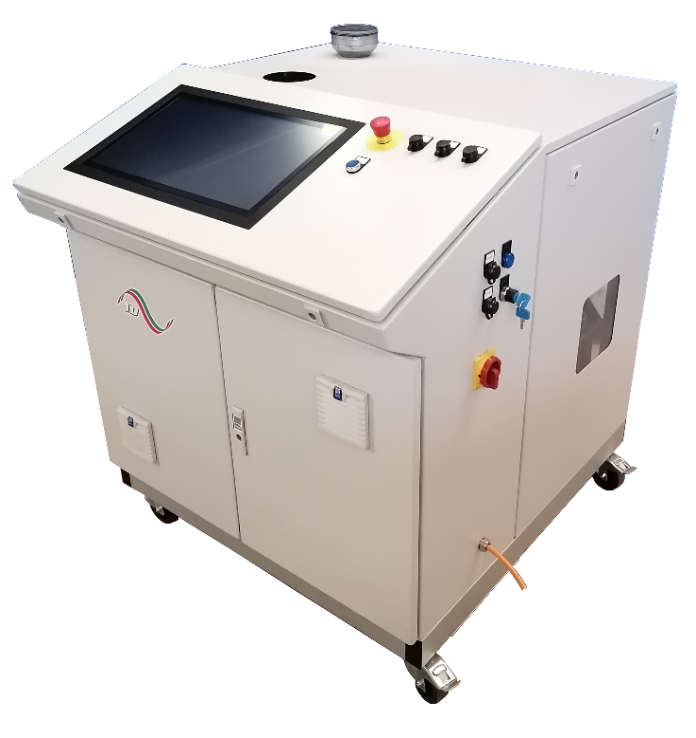

Gas Tightness Test Bench CO2 (R744) and Helium
Features:
- Designed to test components of R744 (CO2) air conditioning systems, e.g. metal pipes, rubber hoses, and molded parts
- Specially designed to measure leak rates with a measurement accuracy of < 0.05 g/a (R744 / CO2)
- Test gas pressure range from 10 to 180 bar (rel.) is automatically regulated by an electronic pressure regulator
- Test specimen temperatures in the range from -40°C to 180°C possible (depending on test chamber)
- Temperature change rate, approx. ±2.5°K/minute (depending on test chamber)
- Automatic leak test of six test specimens, one after the other, across several temperature levels. With separate temperature sensors to protect the samples
- Automatic calculation of the CO2 leak rate from the measured He leak rate, in [g/a]
- Option to save data directly to a file. The format and path of the data can be selected (e.g., Excel)
- Controlled by a high-performance industrial PC with touch display
- Data storage integrated into the control system
- Remote maintenance/remote control of the machine can be carried out via an installed remote maintenance router
- Test specimen connections can be supplied in a wide variety of shapes and diameters as an option
- Test bench dimensions: ≈ 1000 x 1200 x 1400 mm (W x H x D)
- Weight: approx. 340 kg
- Nominal power: approx. 1 kW
- Operating medium: helium
- Pressure range: 10 … 180 bar
- Chamber temperature range: depending on chamber, normal: -40°C … 180°C
- Number of test cells: 6
- Developed for leak tests, according to:
o VW: LAH.1EA.816.K (6.4.7), LAH.80A.816.G (6.4.1)
o DIN SPEC 74102 (9.2.1 / 9.2.2)
Dichtheitsprüfstand Helium-Leck Tester
Merkmale:
- Entworfen um die CO2-, Propan- oder Wasserstoff-Leckrate von Schläuchen und Armaturen im Automobilbereich zu bestimmen
- Druckbereich Prüfgas von 5 bis 195 bar (rel.) wird automatisch durch elektronischen Druckregler geregelt
- Prüflingstemperaturen im Bereich von -40°C bis 180°C möglich (Abhängig von Prüfkammer)
- Geschwindigkeit der Temperaturänderung, ca. ±2,5°K / Minute (Abhängig von Prüfkammer)
- Automatischer Lecktest von sechs Prüflingen, einer nach dem anderen, über mehrere Temperaturstufen. Mit separaten Temperatursensoren zum Schutz der Proben
- Automatische Berechnung der Leckrate aus der gemessenen He-Leckrate, in [g/a]
- Möglichkeit, die Daten direkt in Datei zu speichern. Das Format und der Pfad der Daten sind wählbar (z.B. Excel)
- Gesteuert von einem sehr leistungsfähigen Industrie-PC mit Touch-Display
- Datenspeicherung in Steuerung integriert
- Fernwartung / Fernbedienung der Maschine kann über einen installierten Fernwartungsrouter durchgeführt werden
- Prüflingsanschlüsse können optional in verschiedensten Formen und Durchmessern geliefert werden
- Abmessungen Prüfstand: ≈ 1100 x 1400 x 1500 mm (B x H x T)
- Abmessungen Kammer, min.: ≈ 1000 x 1000 x 1000 mm (B x H x T)
- Gewicht: ca. 410 kg
- Nennleistung: ca. 2,1 kW
- Betriebsmedium: Helium
- Druckbereich: 5 … 195 bar
- Temperaturbereich Kammer: Abhängig von Kammer normal: -40°C … 180°C
Anzahl Prüfzellen: 6
- Entwickelt für Dichtheitsprüfungen, nach:
o VW: LAH.1EA.816.K (6.4.7), LAH.80A.816.G (6.4.1)
o DIN SPEC 74102 (9.2.1 / 9.2.2)
