Prüftechnik

Bei den nachfolgenden Beispielen aus unserer Prüftechnik verwenden wir in vielen Fällen eigenentwickelte Prüfstände und Kombinationen davon. Sie suchen für Ihr Prüffeld ähnliche Prüfstände und Aufbauten? Wir fertigen auch maßgeschneiderte Prüfstände nach Ihren Anforderungen. Lassen sich sich ein unverbindliches Angebot erstellen:

zum Kontakt
  • ÜBERSICHT LASTENHEFTE / SPEZIFIKATIONEN

    Prüfungen nach den folgenden Lastenheften und Spezifikationen wurden bereits durchgeführt bzw. können angeboten werden:



    Specification; item Test
    150306_JBP_TestSpec_MAN_SCANIA_v1_5 change in pressure
    Audi customer specifications; vibration test with temperature overlap +120C° -30C°  Sinus Sweep
    BMW 044 – 7.1; extended Q requirements KML 5.4.4.2 vibration test with temperature overlap  +120C° -30C° movement test
    BMW 10356681; item 000-03 pressure threshold
    BMW 10359189; item 5 pressure threshold with temperature change
    BMW 10403165-036.1.2.5 pressure pulse air
    BMW 7823444.6; item 5.3.4.1 pressure swell test
    BMW GS 95003-3; item 4 resonance search and dwell
    BMW GS 95003-3; item 4.2 resoncance search and dwell
    BMW GS 97073-2; item 4.3 resoncance search and dwell
    BMW GS97073-2; item 4.3.4 resonance search and dwell
    BMW GS97093-1; tabel 1, classe B random
    BMW LH 10354886-000-01 (Version 10.04.2012); 6.3.4.2 pressure pulse air, linear motion
    BMW LH PR 603.1; Sinus Sweep with temperature overlap and pulse of heated air  Sinus Sweep
    BMW LH10356682 random
    BMW QV17004D pressure swell surge tank
    BMW QV17004D; item 3.2.11 vibration test
    BMW QV17006 VWTL 52068; item 5.1  test of pressure threshold with change in temperature
    BMW 10356681; item 6.2.2.13.2 flow test
    BMW 10356682; item 6.2.2.2 bursting pressure
    BMW 10356682; item 6.2.2.9 flow test
    BMW 10451650; item 6.2.2.3 pressure swell oil
    BMW 10451650; item 6.2.2.3 pressure swell
    BMW 10477795; item 6.1.2.1 und 6.1.2.2. flow test
    Bosch BMTS V_0079, V0.0 from 01.05.2013 pressure pulse air, linear motion
    customer demand pressure pulse air, linear motion
    customer demand pressure pulse air, motion, slop
    customer specifications and VW TL 82048; item 5.7.1 pressure swell oil
    customer specifications Nissan; vibration test with different frequences and speed-up with temperature and hot air cushion vibration test HLP1
    customer specifications;  resonance search between 10-200Hz and dwell for 10.000.000 cycles resonance search and dwell
    customer specifications; 0 - 500bar; 1 bar/second; room temperature 150°C bursting pressure
    customer specifications; 0,0bar - 15,0bar; room temperature;  saw tooth tread design,  increase of pressure 4 sekonds,  decrease in pressure 1 second, no duration of dwell pressure swell oil
    customer specifications; 0,0bar - 34,0bar; 1Hz Sinus; 100°C medium and surrounding pressure swell oil
    customer specifications; 0,0bar - 42,0bar; 3Hz Sinus; 170°C medium and surrounding pressure swell oil
    customer specifications; 0,5bar - 9,0bar; 4Hz Sinus; 120°C medium and surrounding pressure swell oil
    customer specifications; 0l/min bis 80l/min,  in change with a frequence of 0,2Hz;  50°C medium and surrounding flow test
    customer specifications; 15,0bar - 300,0bar; 0,5Hz Sinus; 40°C medium and surrounding pressure swell oil
    customer specifications; 2,0bar - 16,0bar; 1Hz trapeze; 150°C medium and surrounding pressure swell oil
    customer specifications; 2,0bar/5,0bar - 20,0bar/40,0bar/60,0bar; 2Hz Sinus; 120°C medium and surrounding pressure swell oil
    customer specifications; Rauschen with temperature and medium cooler validation
    customer specifications; resonance search between 10-200Hz  determining the natural resonance
    customer specifications; search area 10-1000Hz at a fluid temperature of 135 °C determining the natural frequency
    customer specifications; speed-up 10g, shock duration 10ms, 3000 cycles shock test
    customer specifications; swoosh 10-2000Hz random
    customer specifications; swoosh 10-2000Hz, shock test 100g random
    customer specifications; vibration test at 15Hz with different speed-ups with temperature and pressure vibration test
    Daimler specification; A 210 006 40 99; item 6 dynamic short-term test
    Diamler customer specifications; resonance search between 10-2000Hz and dwell  resonance search and dwell
    Diamler customer specifications; thrust and +15mm at a frequence of 2Hz movement test
    DIN3859-3 bending strength
    Engine Rock expanded, customer demand 3D-movement
    ESDG93-8260-AA; item 3.15 PVT test
    EvoBus FV EVO142.60/2; item 12.2.2 change in pressure
    Fiat 9.02132-012.5.9 pressure pulse air
    Fiat LH 9.02245; item 2.10 endurcance test
    Fiat LH 9.02245; item 2.10 test of endurcance
    Ford ESBB53-6C646-AA; 4.3.1 pressure pulse air, linear motion
    Ford ES-DG93-8260-AA; item 3.15 PVT
    Ford ESDG93-8C012-AA; item 3.13 PVT
    Ford ES-GK2Q-6K679-BA; item 3.3 movement test
    Ford ES-GK2Q-6K679-BA; item 3.4 resoncance search and dwell
    Ford ES-HL3E-8A520-AA; item 3.11 resoncance search and dwell
    Ford ES-HL3E-8A520-AA; item 3.12 movement test
    Ford ESHX7G-6K677-AA; item 3.1 resoncance search and dwell
    Ford ESHX7G-6K677-AA; item 3.4 movement test
    Ford, ESDG93-8A080-AA Expansions Tank Tests
    GM, 14329; item 4.3 und 4.5 flow test
    GM, 14329; item 4.3.1 bursting pressure
    GM, 14329; item 4.6 fatigue test
    GMW 15310 Lifecycle Test Surge Tanks
    GMW 15803_2015-04_EN; 4.2.2 pressure pulse air, 3D-movement
    GMW 14319; item 4.3.20 pressure swell oil
    GMW 15310-june2007; item 3.2.1.3. movement test
    GMW 16153, Version Oct. 2014; 3.2.1.2 pressure pulse air, 3D-movement
    low frequency 3D Motor movements 3D-movement
    Nissan 92480 NDS10 tests with refrigerant R134a for air conditioning system
    Porsche PLB-A2B-Z pressure swell surge tank
    PSA B21 7120; item 6.5.6 M5.5 vibration test
    PSA, 01497_11_00078 and Std. D15 3519; Capacity To Maintain Urea Above -10°C, Resistance to Washing Tools Ad Blue
    PSA, 01497_11_00078; Cleanliness after Purge, Cleanliness at Work, Resistance to Salt, Mechanical Resistance of Electrical Conductor Ad Blue
    PSA, 9690669299; item 11.3 pressure swell with oil
    PSA, 9690669299; item 11.3 bursting pressure
    Renault 32-02-840/--C  vibration test
    Renault 34-00-039/--C resonance search and dwell
    Renault M5MT_K1, customer demand pressure pulse air, linear motion
    request specification Several life tests coolant expansion tank
    RSA 31-05-103--A resonance search and dwell
    RSA 32-02-027  random
    RSA 32-02-028  movement test
    RSA 37-06-097 acoustic
    TL VW60562, 2010-06; 4.2.2.1-4.2.2.2 pressure pulse air, linear motion
    TL VW60562, customer demand pressure pulse air, linear motion
    VDA functional provision; item 4.4.3 resonance search and dwell
    VW 4G0 260 D1; item 6.2.5/6.2.6 Resonanz resistance/Vibration resistance
    VW 80000 permeation
    VW 80000, item 13.4 M-04 vibration tests
    VW TL 80000; item 8.4 Sinus on random
    VW TL82041 customer version Sinus Sweep
    VW TL82041; item 7.7 vibration resistance test
    VW TL 52435; item 6.4 Bursting pressure
    VW TL 82086; item 5.1.2 pressure swell oil
    VW TL 82316; item 9.6.1 pressure swell oil
    VW TL 874, item 4.7 (following 4.4 + 4.3.2) Static temperature and pressure loading
    VW TL52361, item 6.1.1 pressure swell coolant
    VW TL52682, item 6.12 Static long term test
    VW TL60562, item 4.1 pressure swell air
    VW TL82041; item 7.8.2 pressure swell oil
    VW TL82253, item 5.1 Fuel line tests
    VW TL874, item 4.4 pressure swell cooler
    VW TL889 Static pressure test for expansion tanks
    VW TL889 life test coolant expansion tank
    VWTL 60562 - 2010-06; 4.1 + 4.2.2 pressure pulse air, linear motion
    VW TL; item 9.8.3/9.8.5/9.8.7 vibration test
    VW TL52068; item 5.1 test of pressure threshold (swell)
    VW TL52361; item 6.1.1 pressure swell coolant
    VW TL52682; item 6.11 pressure pulse test coolant
    VW TL60562 (2010-06) pressure pulse air, one side fixed
    VW TL82029; item 4-6 expansion tank cap test
    VW TL874; item 4.3 + 4.4 pressure swell cooler
    VW TL889; item 4.1 Life test coolant expansion tank
  • DRUCKSCHWELLPRÜFUNG

    z.B. an Automotiv-Komponenten wie Kühlmittelschläuche, Kraftstoffleitungen, Ladeluftkomponenten

    für viele Prüfmedien wie:

    Ethylenglykol-Wasser-Gemische, Öle, Kraftstoffe, AdBlue, Luft

    verwenden wir eigenentwickelte Prüfstände und Methoden.

    statische Prüfungen und Tests

    als Langzeitprüfungen, Freigabeprüfungen, Alterung, Durchströmung.

    Bei Medientemperaturen im Bereich von -40°C bis +300°C (abhängig von den phys. Grenzen der Medien), bei Umgebungstemperaturen von -40°C bis 300°C.

    Druckbereich von 0 bis 25 MPa

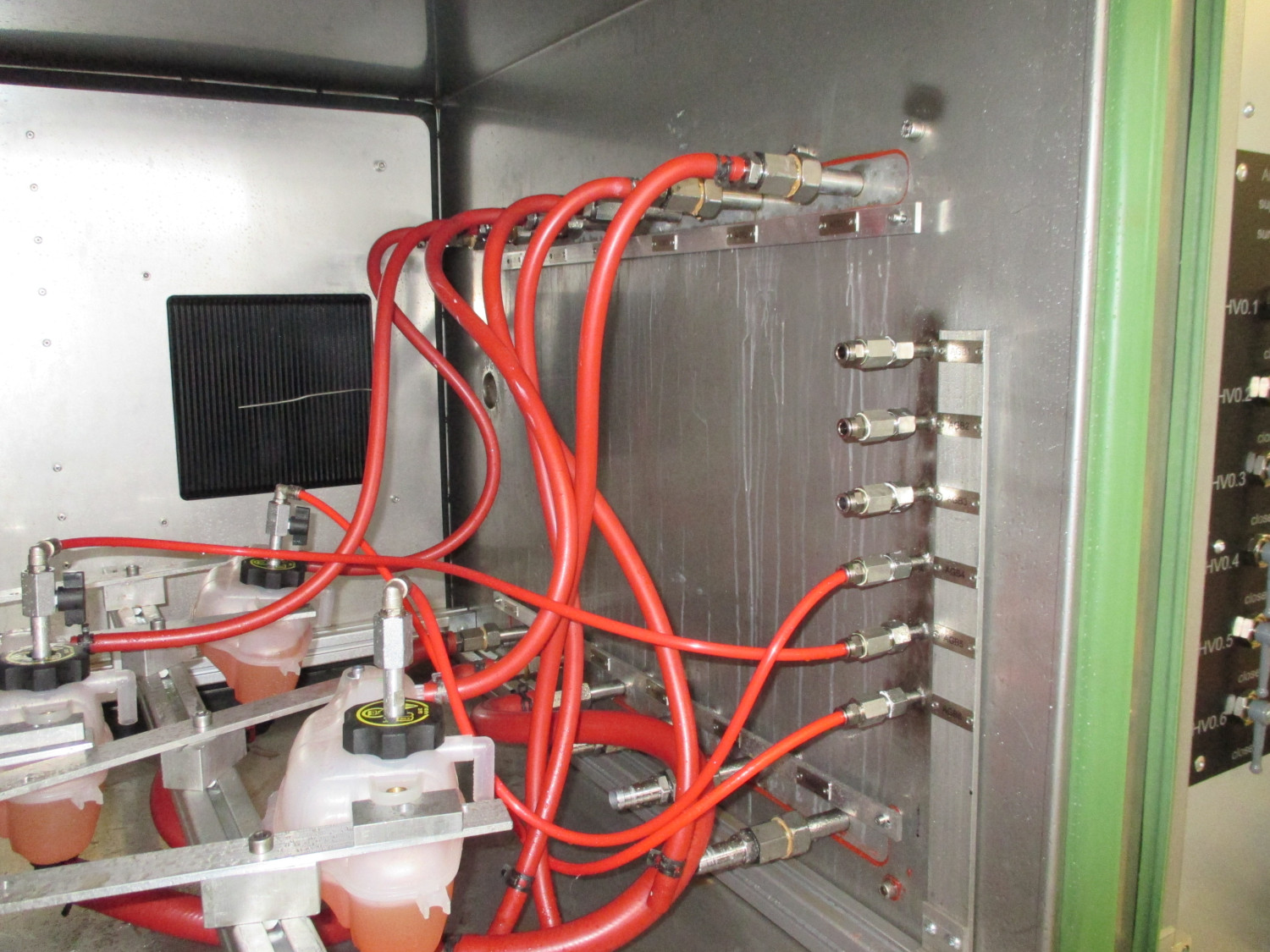

    Ausgleichsbehälter

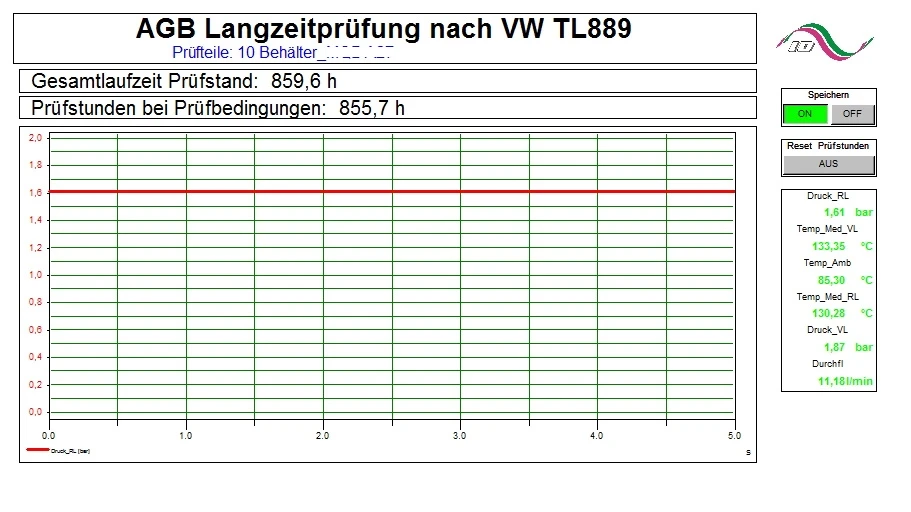

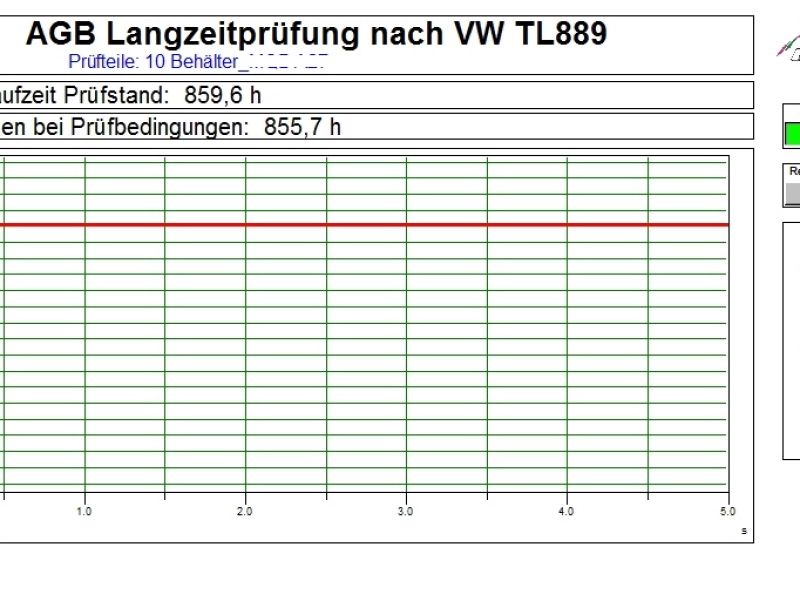

    statischer Langzeittest für Ausgleichsbehälter

    dynamische Prüfungen und Tests

    für Prüfungen mit wechselnden Umgebungsbedingungen.

    Bei Medientemperaturen im Bereich von -40°C bis +180°C (abhängig von den phys. Grenzen der Medien), bei Umgebungstemperaturen von -40°C bis 210°C.

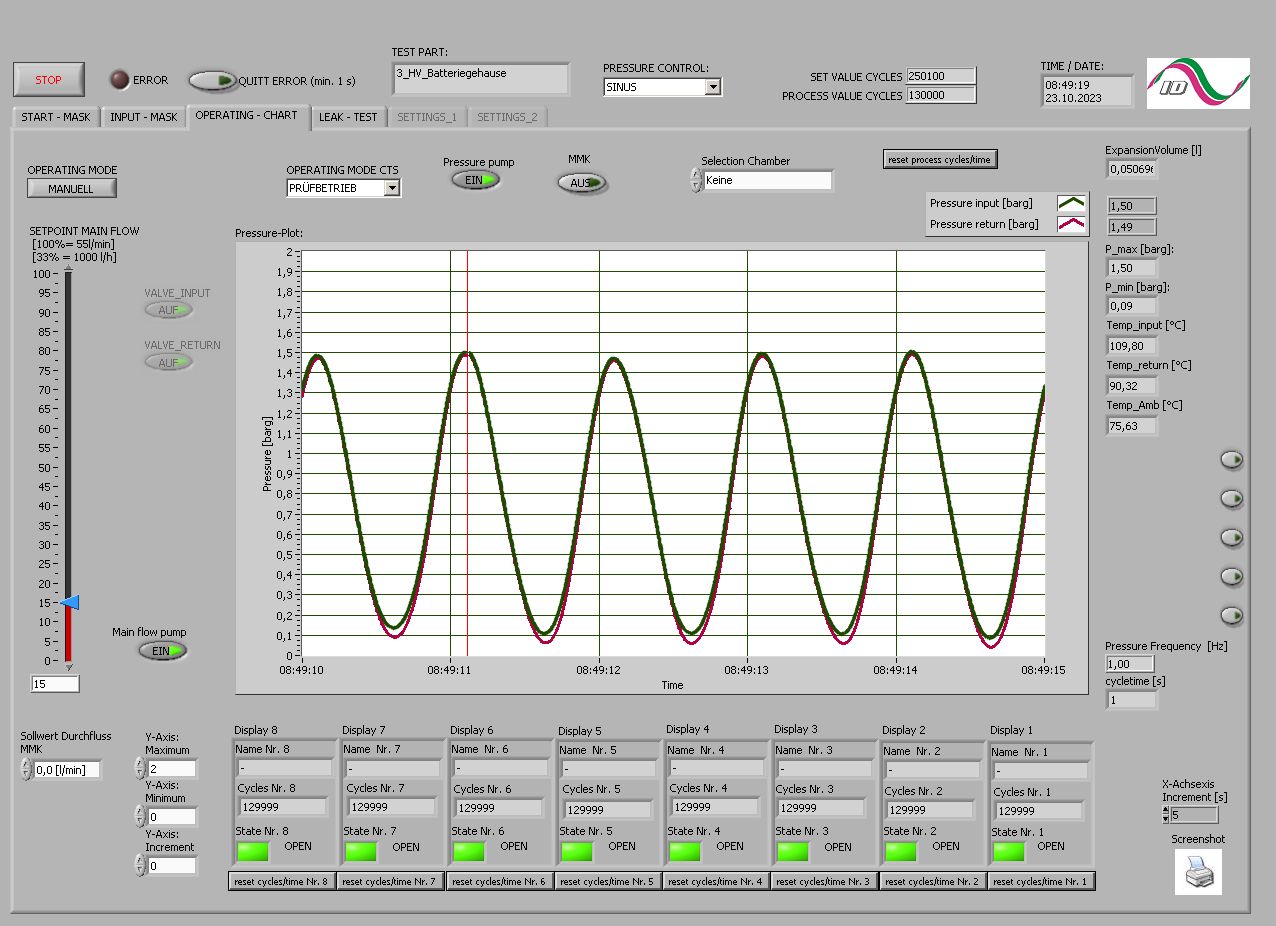

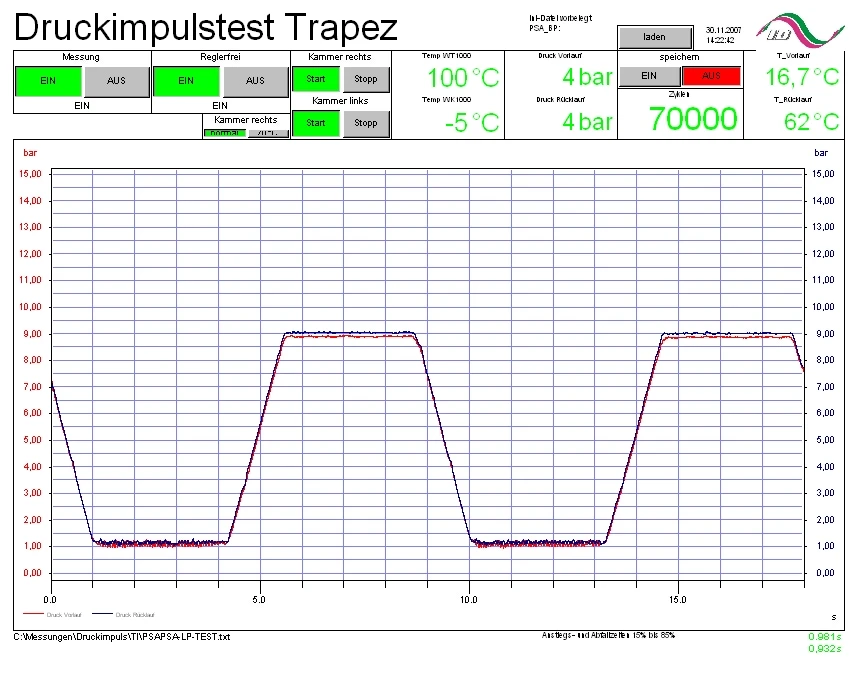

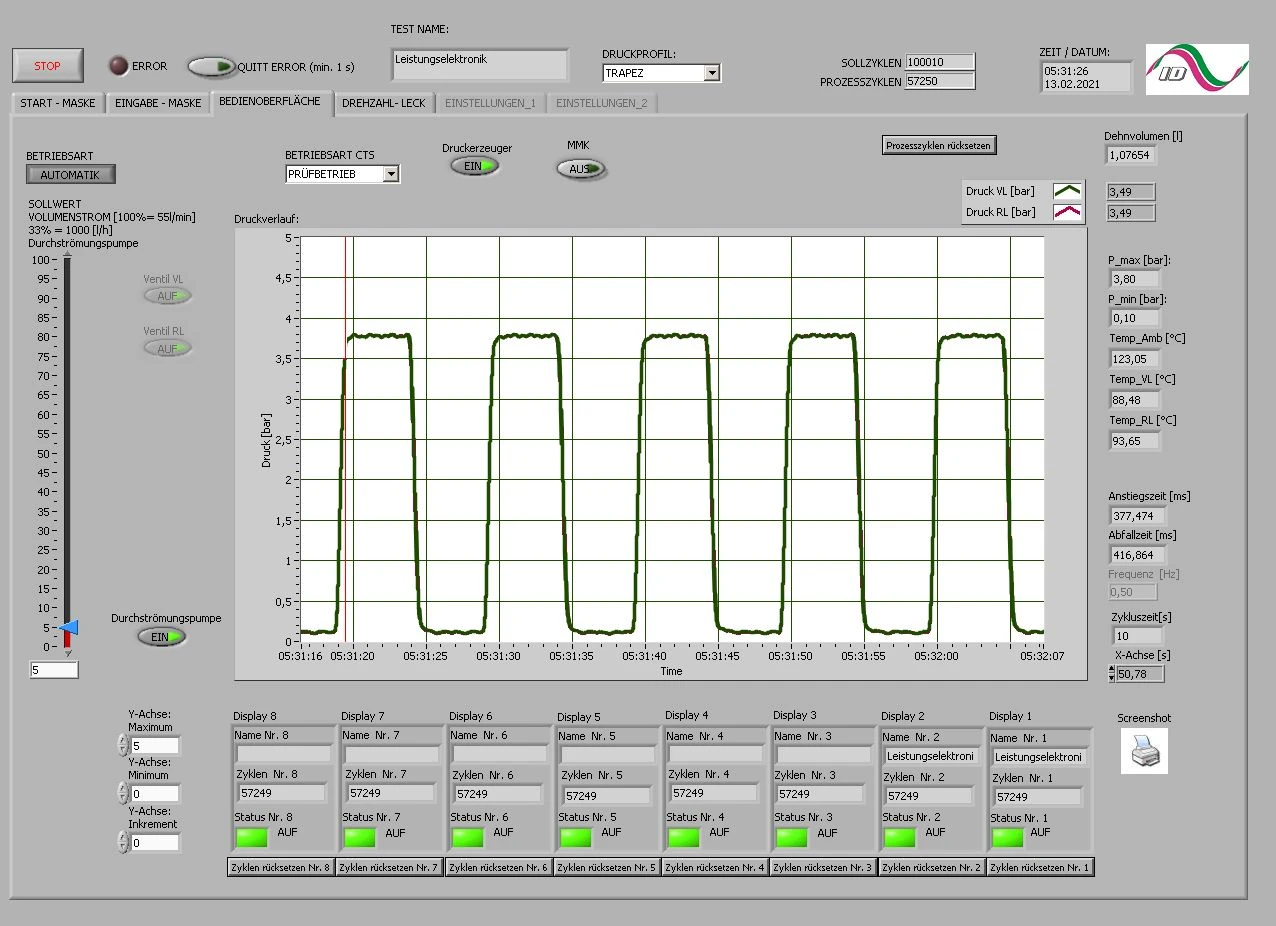

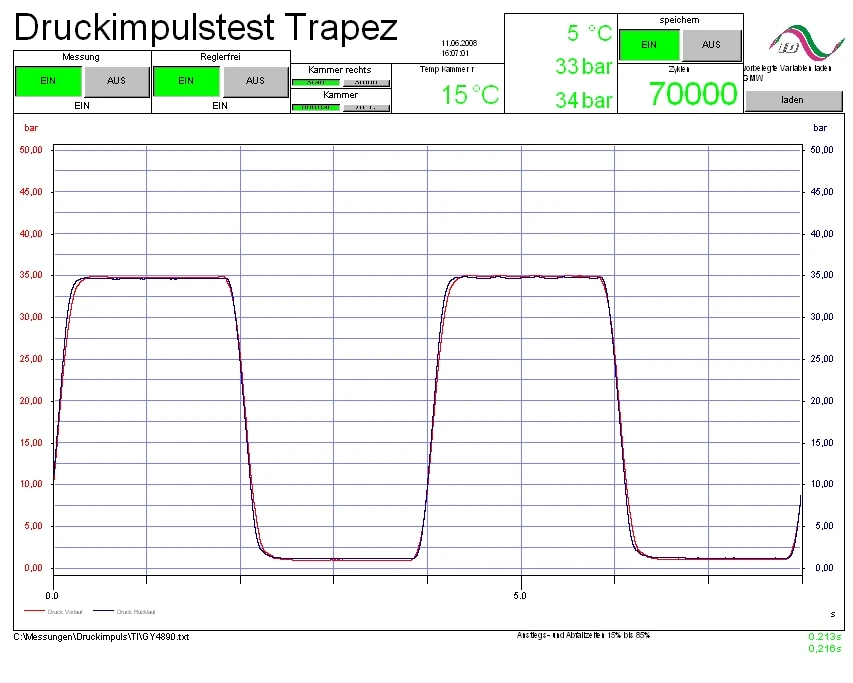

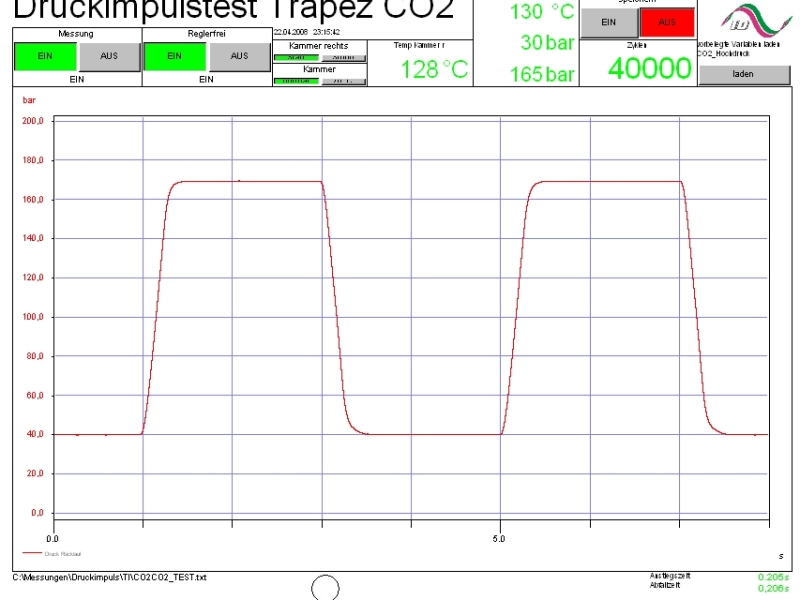

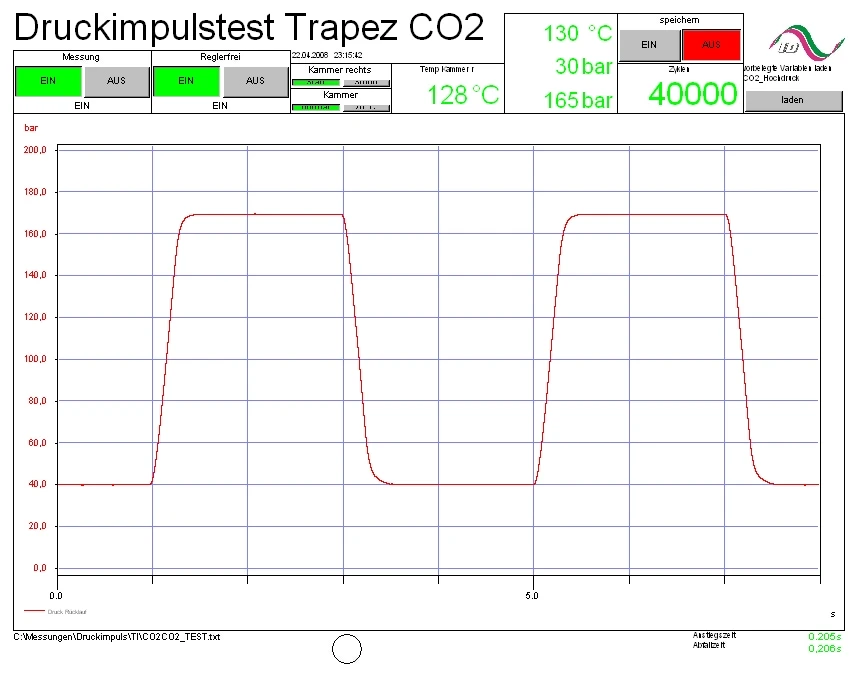

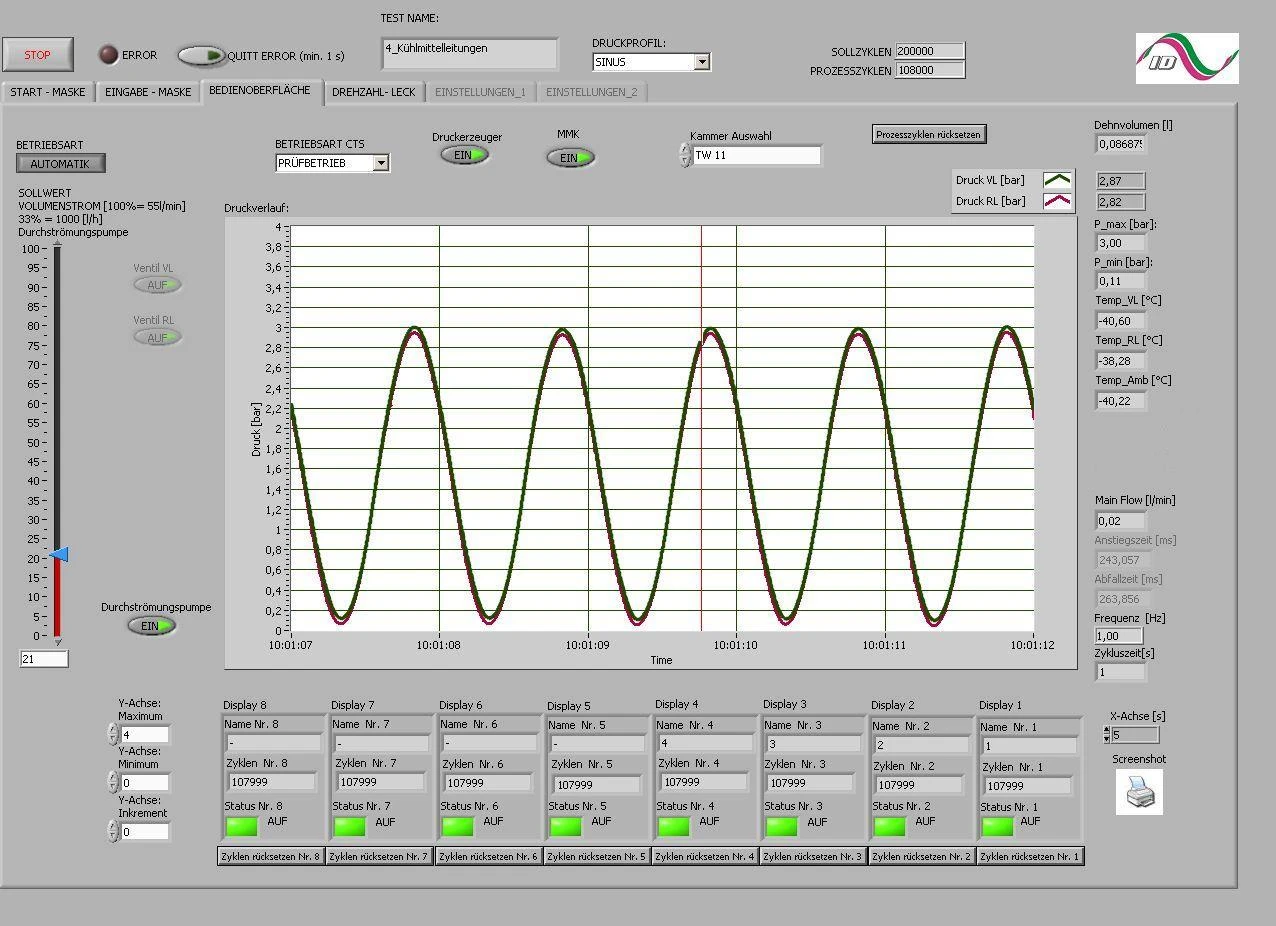

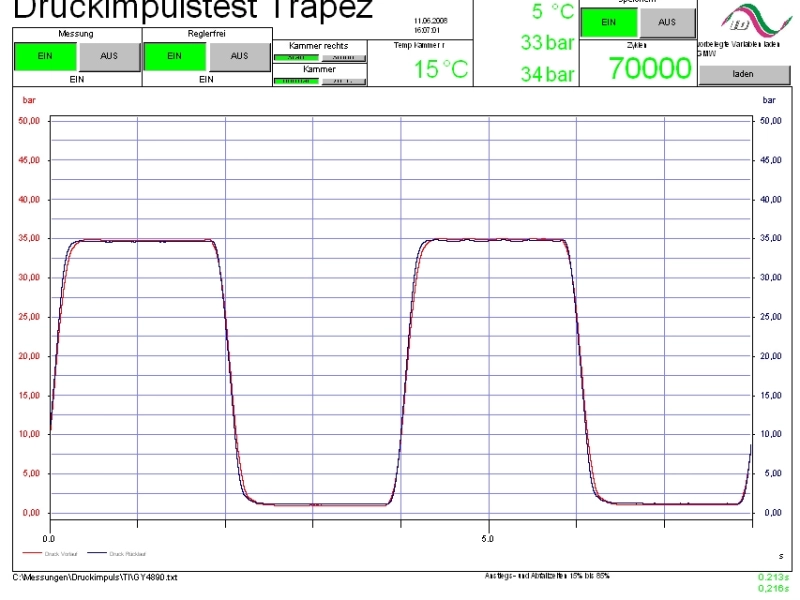

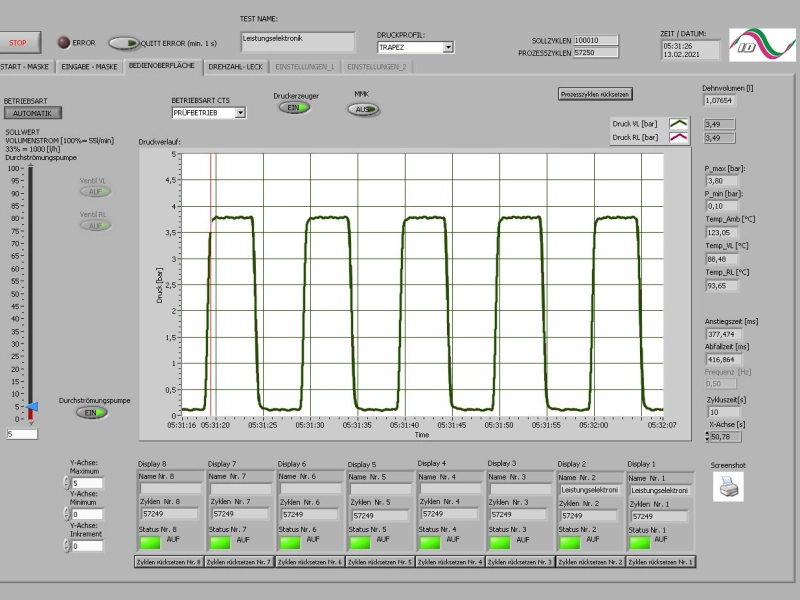

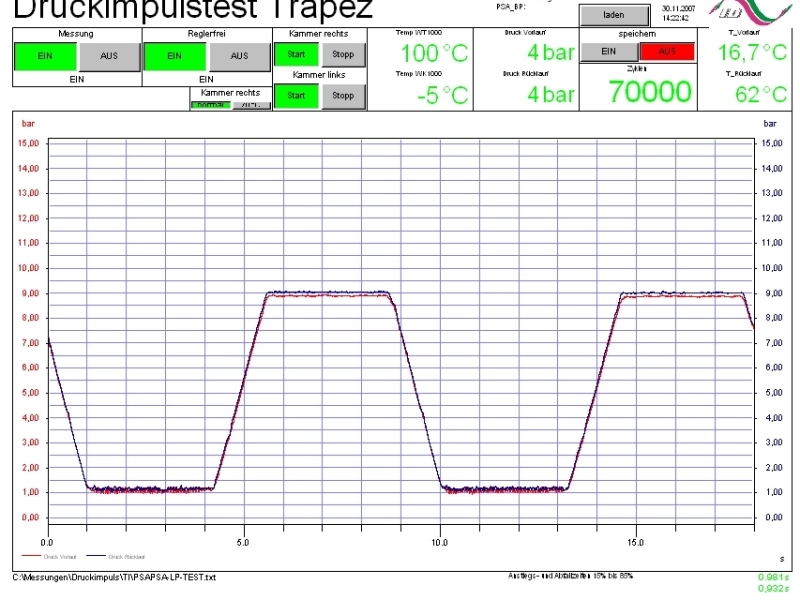

    Druckbereich von 0 bis 25 MPa, Impulsform Sinus oder Trapez, Prüffrequenz bei Sinus bis 10 Hz, bzw. frei vorgebbaren Anstiegs-/Abfall-/Verweilzeiten beim Trapez, auch als quasistatische Druckverläufe.

    Die Prüfungen können mit Bewegung (linear oder in 3-dimensionaler Richtung) oder hochfrequente Anregung überlagert werden.

    Heißluftpulser

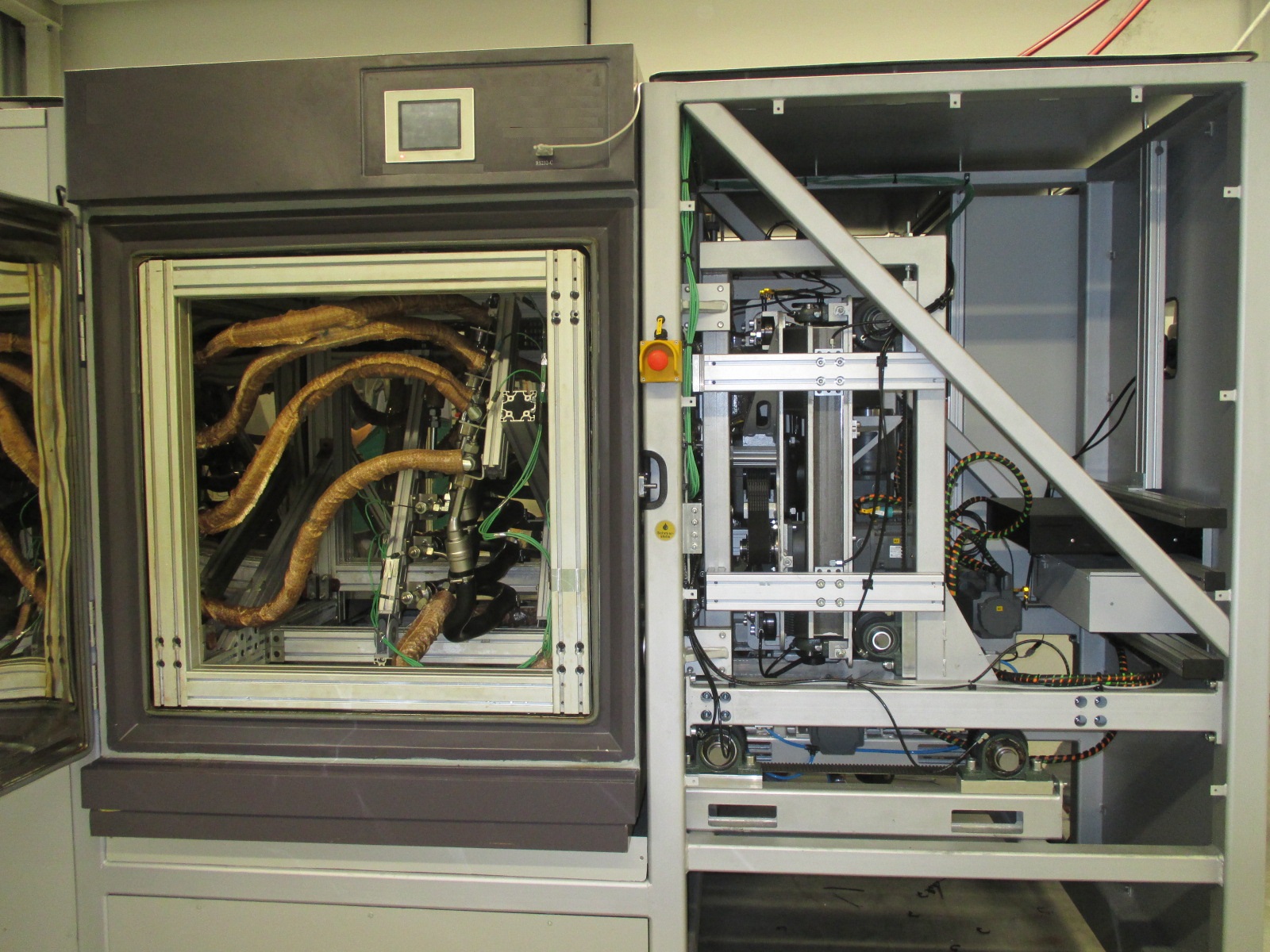

    Heißluftpulser mit Bewegungseinheit

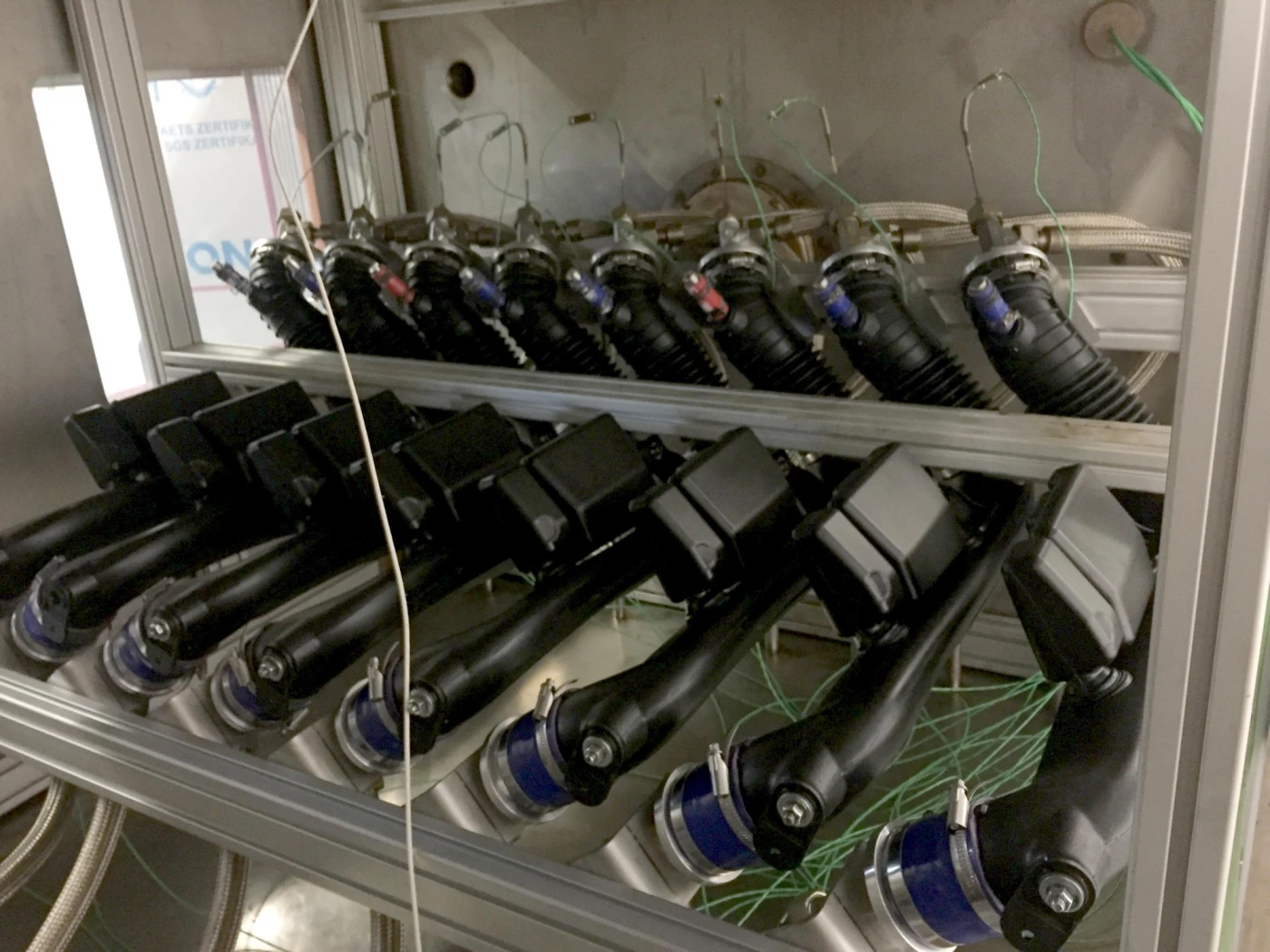

    Heißluftpulser mit Bewegungseinheit, hier mit Ladeluftschläuchen

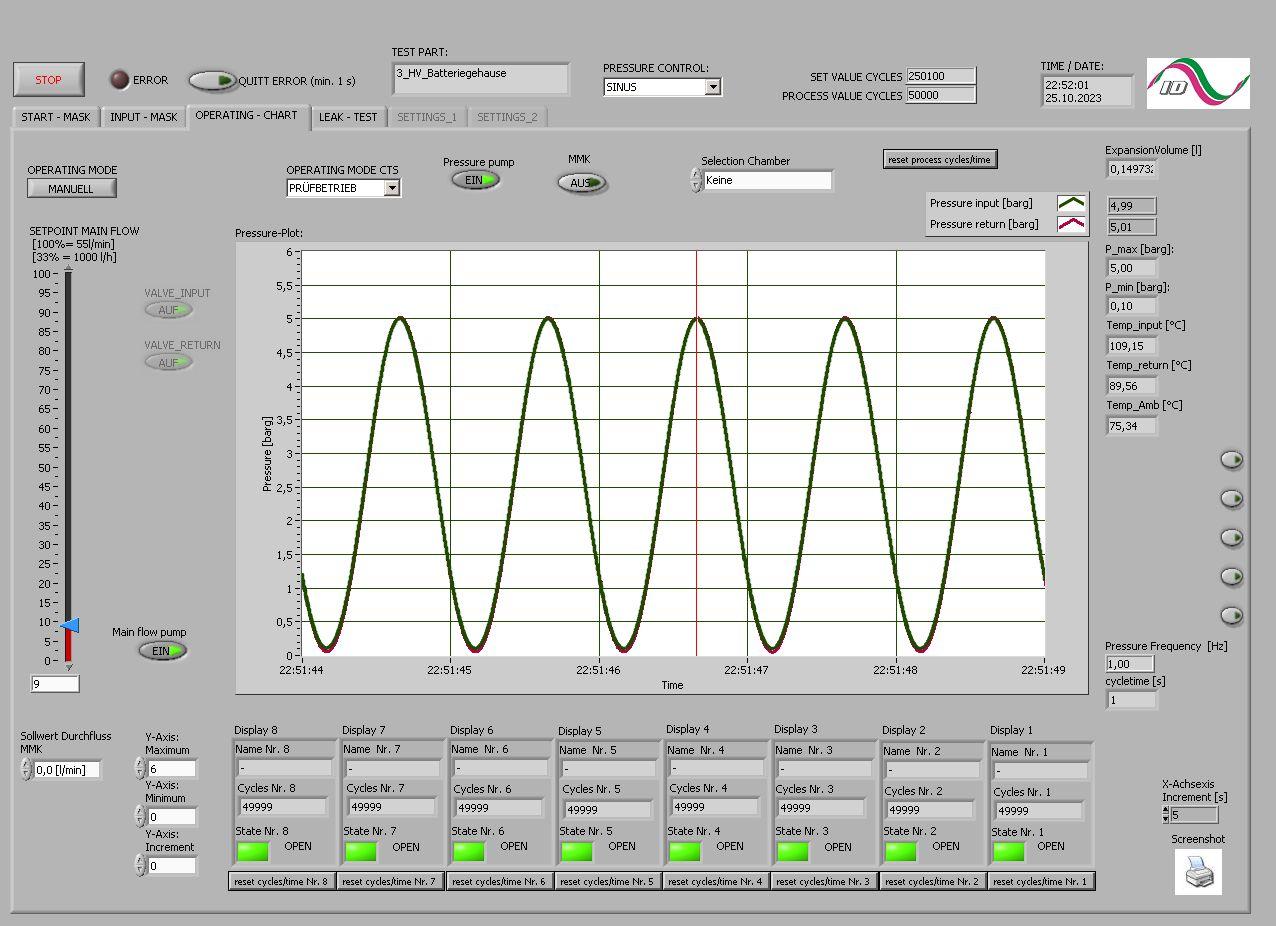

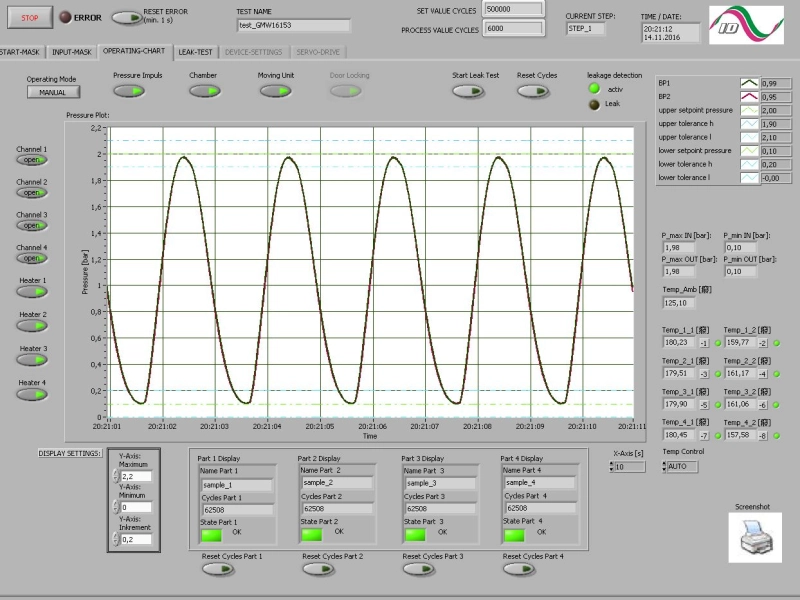

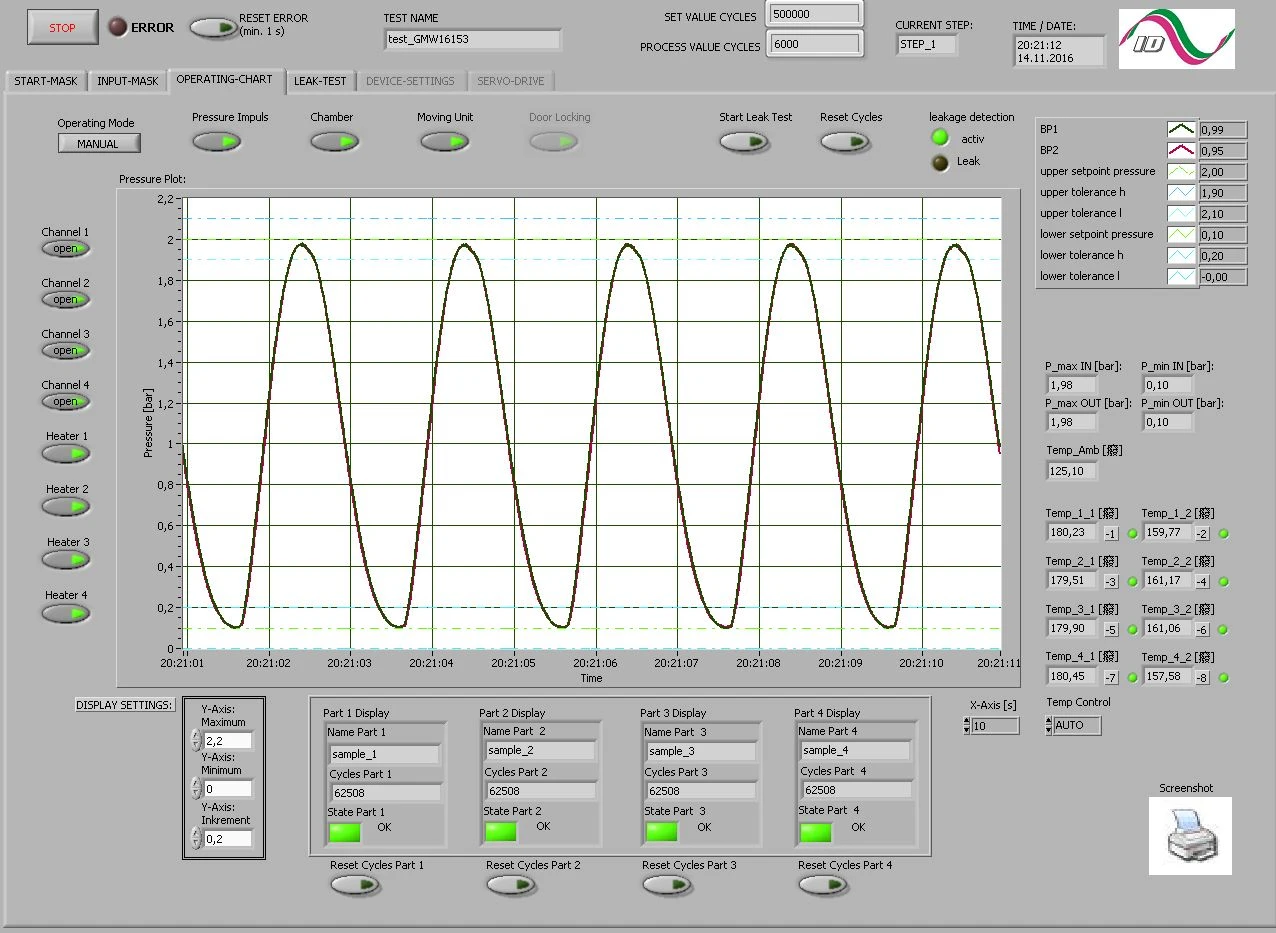

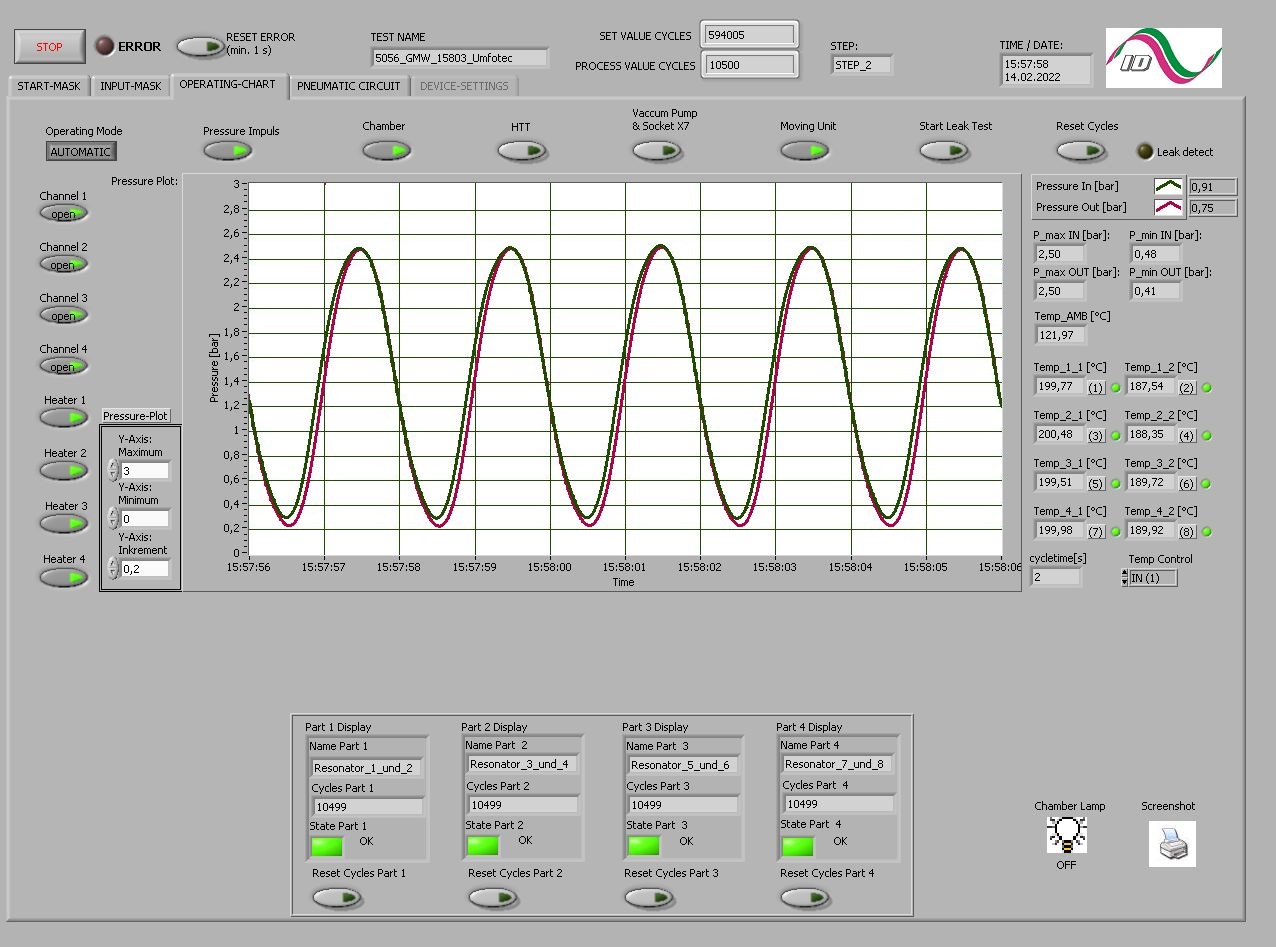

    Druckverlauf Heißluftpulser
    sinusförmiger Druckverlauf Heißluftpulser, bei 200°C im Prüfling
  • FUNKTIONS- UND DAUERLAUFERPROBUNG

    Langzeitprüfungen

    Temperaturkammer, Prüfstände und umfangreiches Equipment für Langzeitprüfungen unter Temperatur, und/oder Druck sowie Durchströmung steht zur Verfügung.

    Als Medium kommen Kühlwasser (Glykol/Wasser), Öle und Kraftstoffe zum Einsatz.

    Bei explosionsgefährdeten Medien oder Bedingungen kommen Temperaturkammern mit indirekter Beheizung (Eigenbauten) zum Einsatz.

    Prüfung von Ausgleichsbehältern (KFZ)

    Dabei werden die AGB mit Glykol/Wasser-Gemisch durchströmt. Gleichzeitig wird nach Vorgaben des Lastenhefts oder des Kunden ein statischer Druck gehalten und das Medium und die Umgebung temperiert.

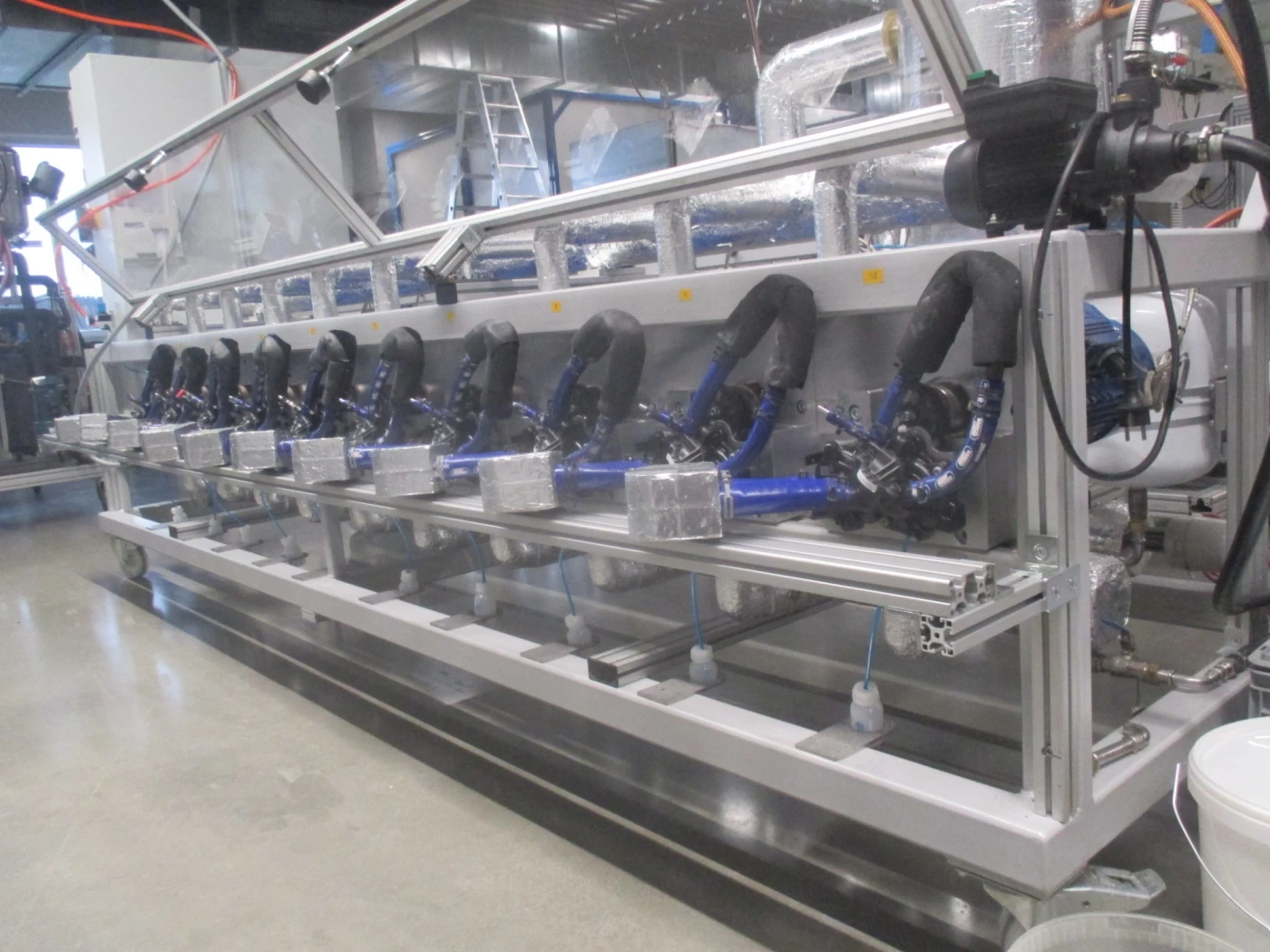

    Kühlmittelpumpen-Dauerlauf

    10 Kühlwasserpumpen gemeinsam auf dem Prüfstand, 1000h nach VW TL

    Rafftest Kühlwasser

    Ziel: Überprüfung der Dichtheit und der Funktion des Bauteils mit erhöhter Belastung bei verkürztem Zeitraum

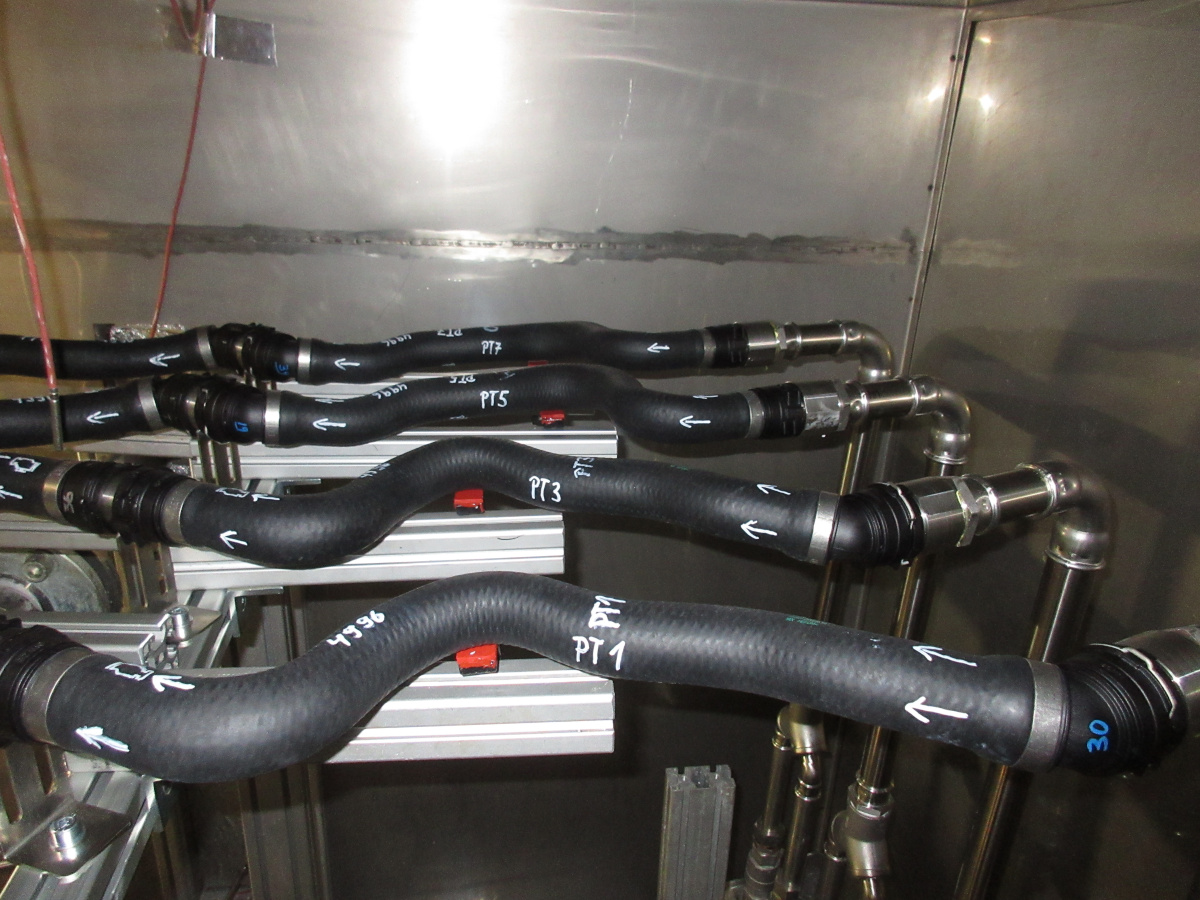

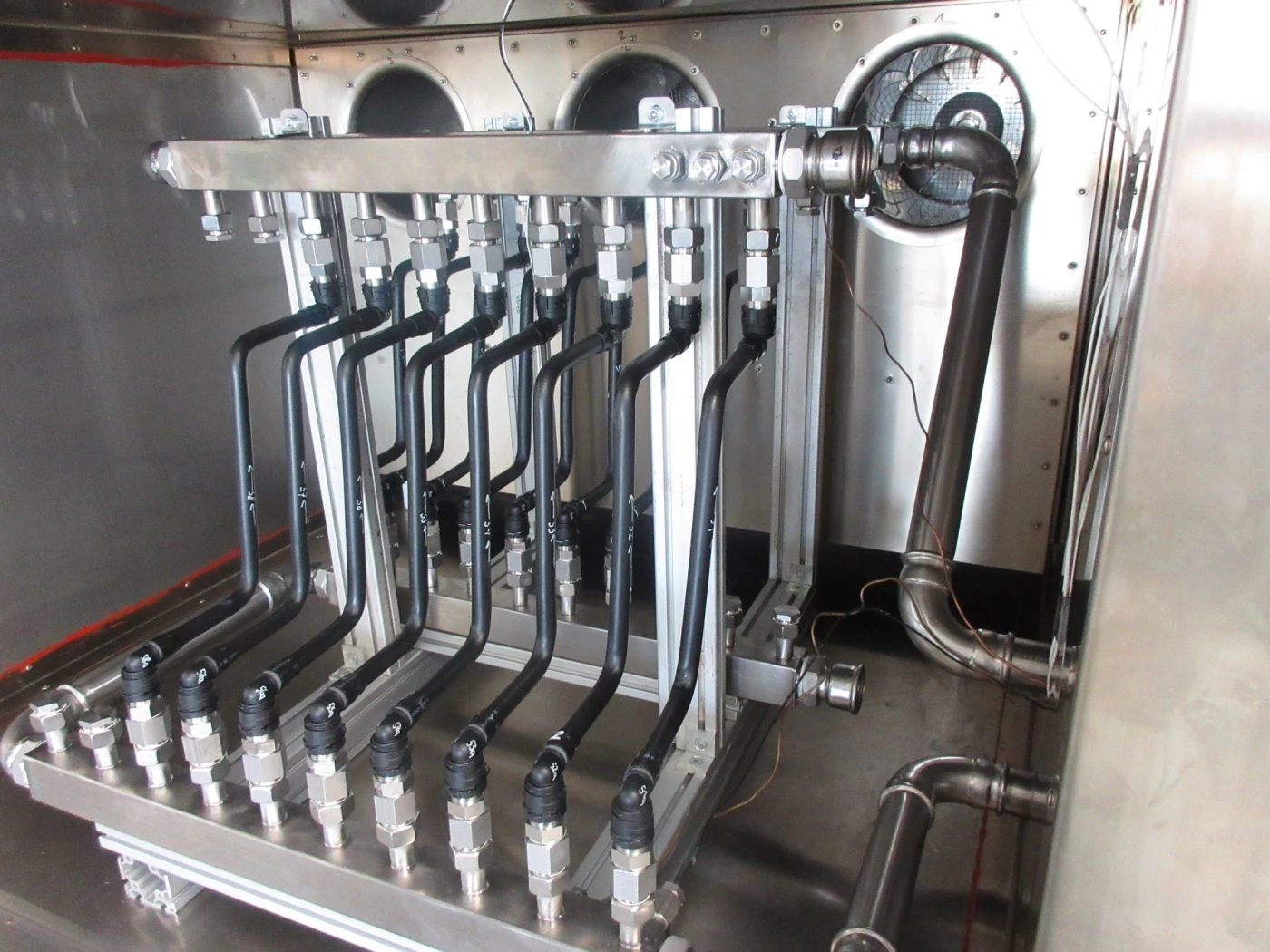

    rafftest aufbau
    Rafftest Aufbau Kühlmittelschläuche

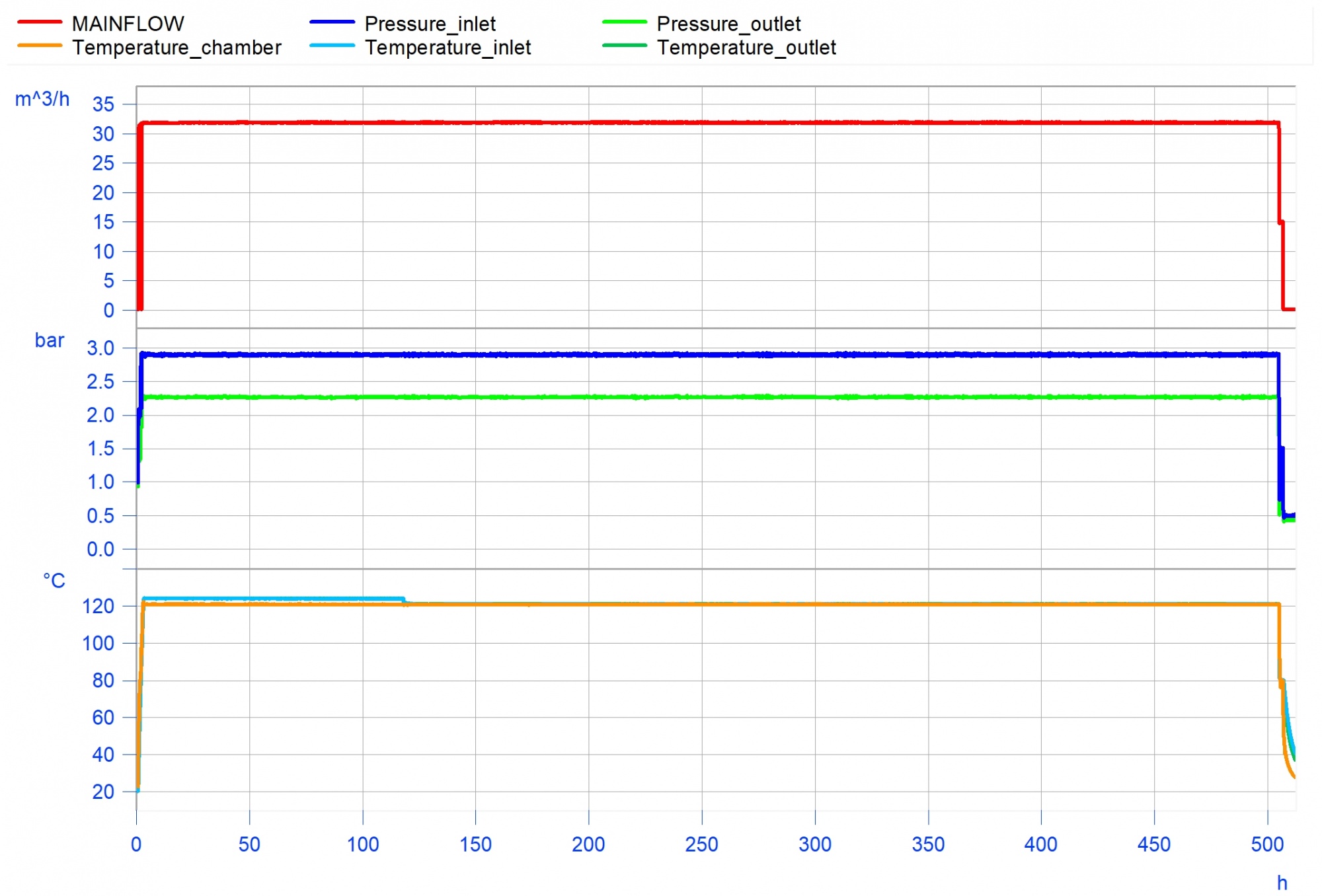

    Rafftest Übersicht 500h
    500h Rafftest unter Druck, Temperatur und Durchströmung

    Betriebsverhaltenstest

    z.B. nach VW TL. Legt die Werkstoffanforderungen für Kraftstoffleitungen insbesondere für Ottokraftstoff (Vor- und Rücklauf) fest.

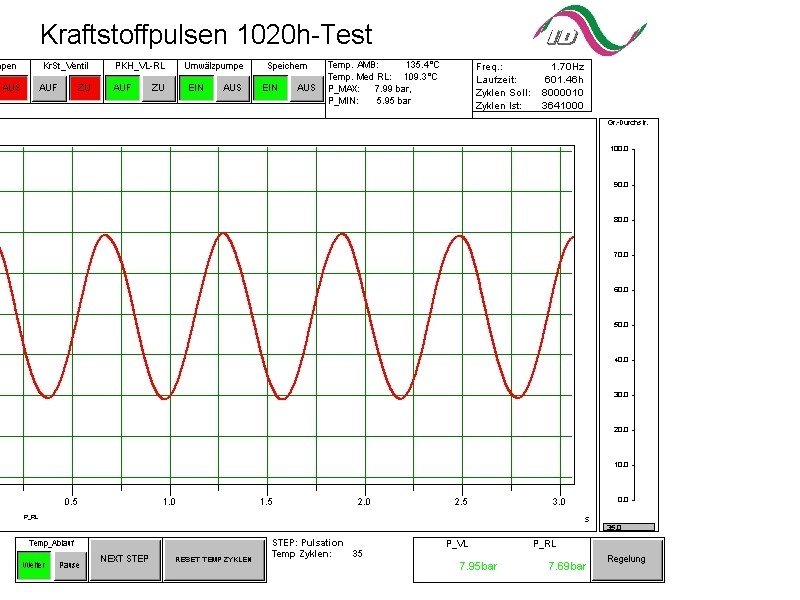

    Die Prüflinge werden ständig mit Prüfflüssigkeit gemäß DIN 51604-2 (FAM-B) durchspült. Die Temperatur des Prüfmediums beträgt dabei etwa 90 °C. Zusätzlich ist eine sinusförmige Druckschwellbelastung überlagert.

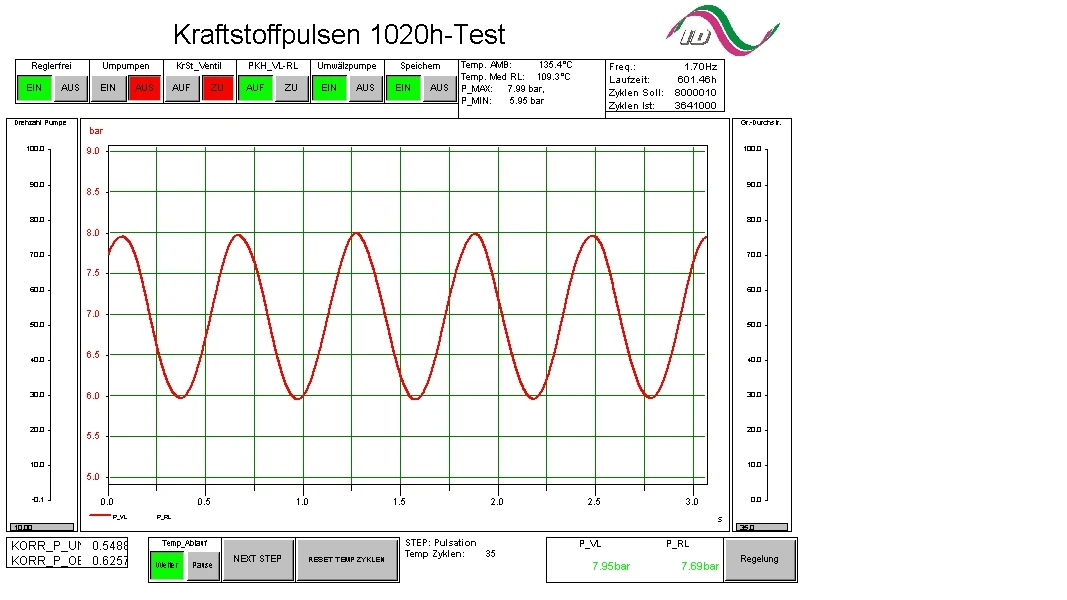

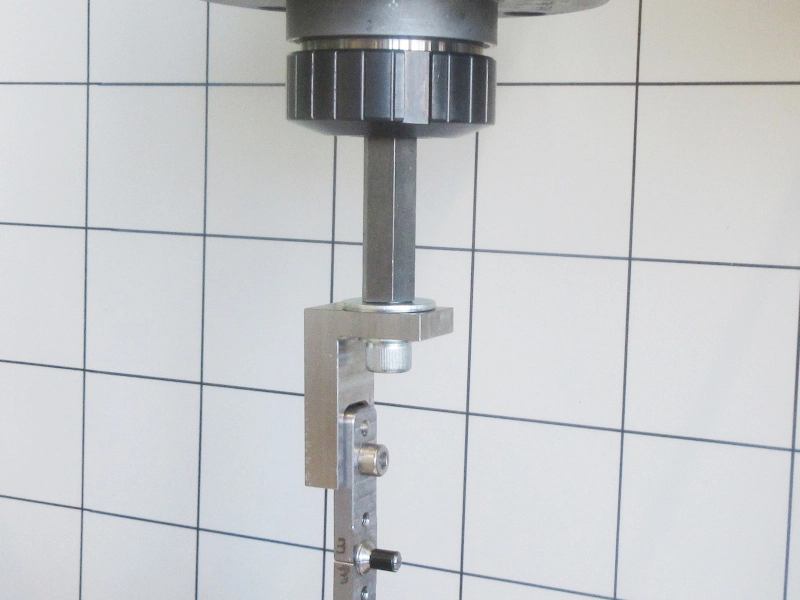

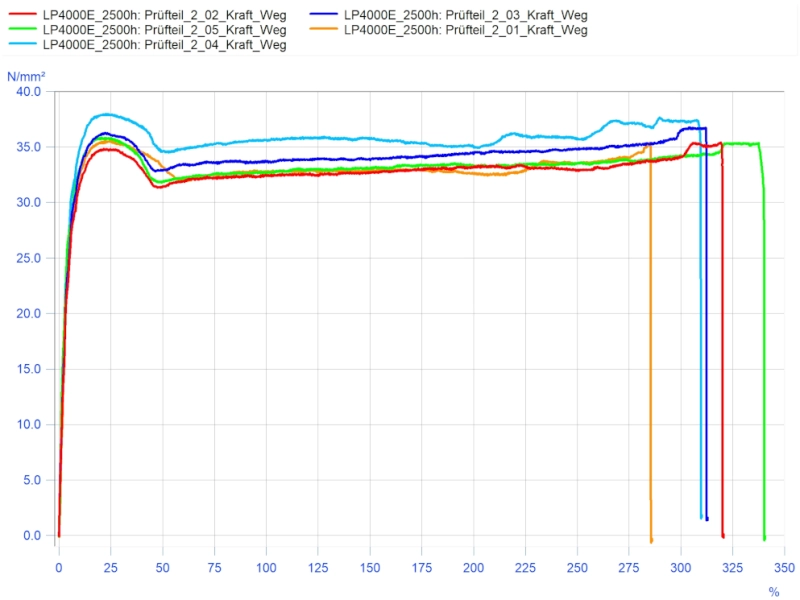

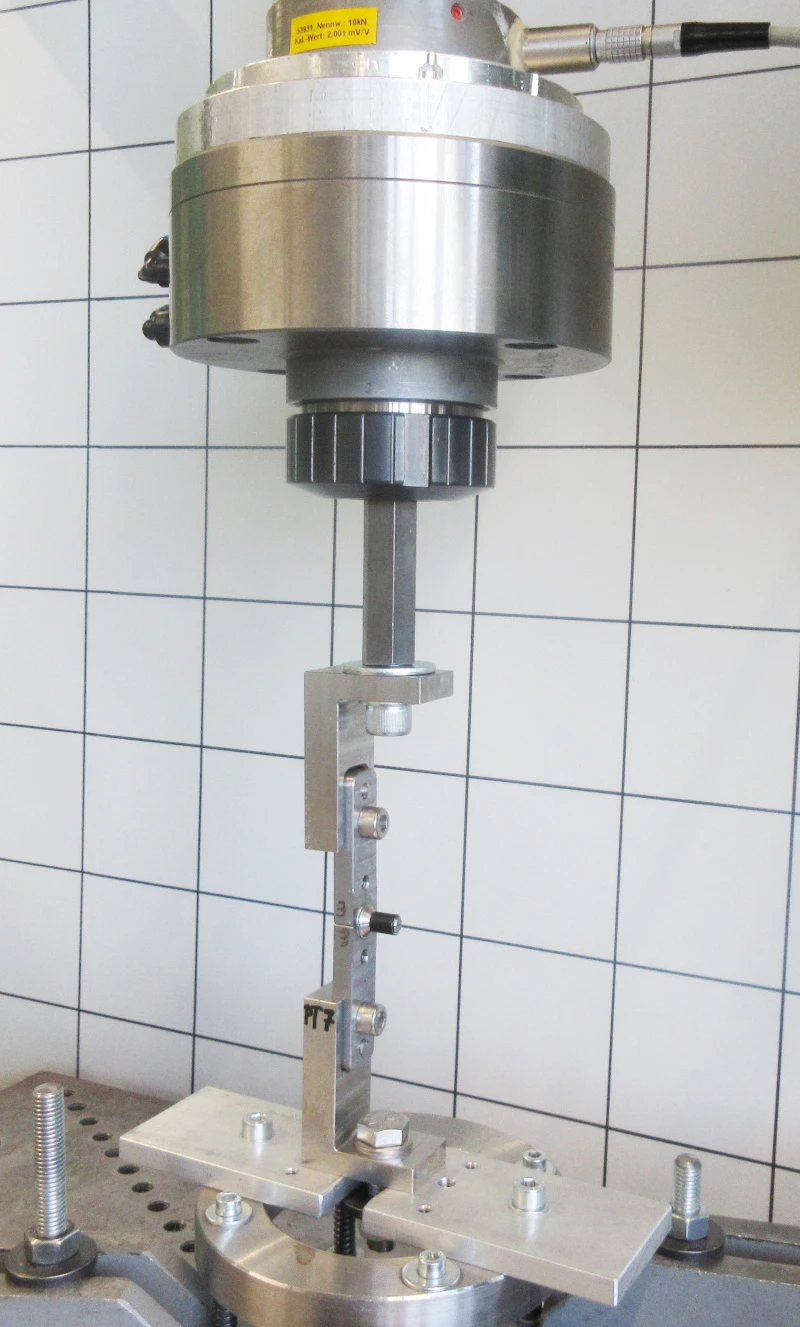

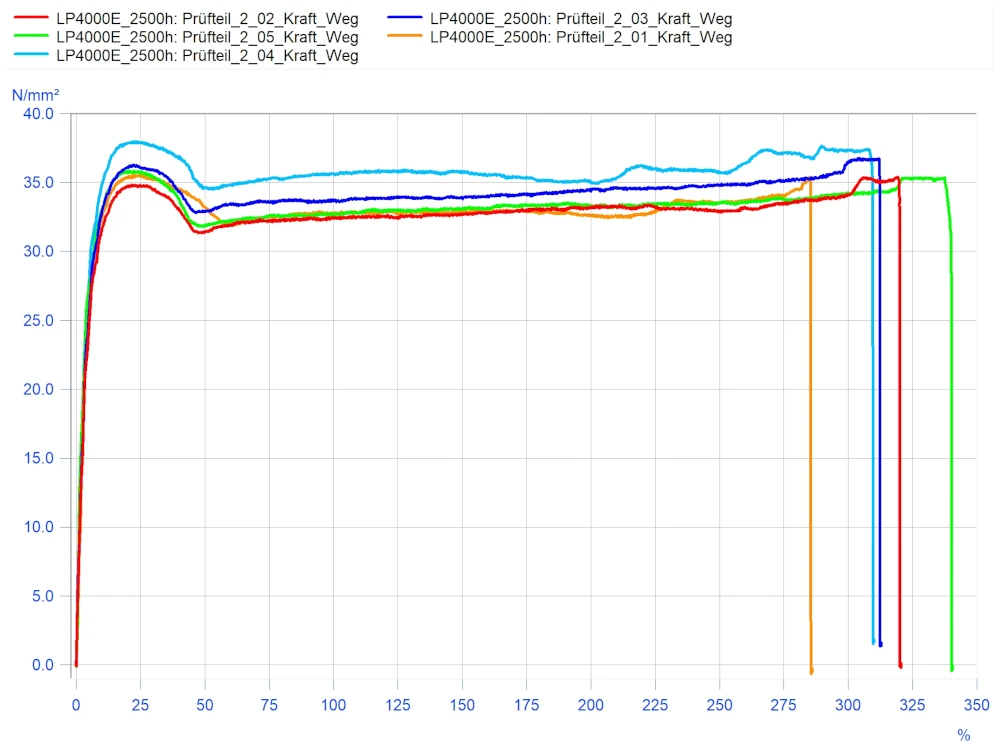

    Nach 1 000 h werden Prüflinge für mechanische Prüfungen (z.B. Zugversuche) entnommen. Verbleibende Prüflinge werden bis zum Bersten der ersten Probe, mindestens aber 2 500 h weiter dynamisch im Durchflussversuch belastet.

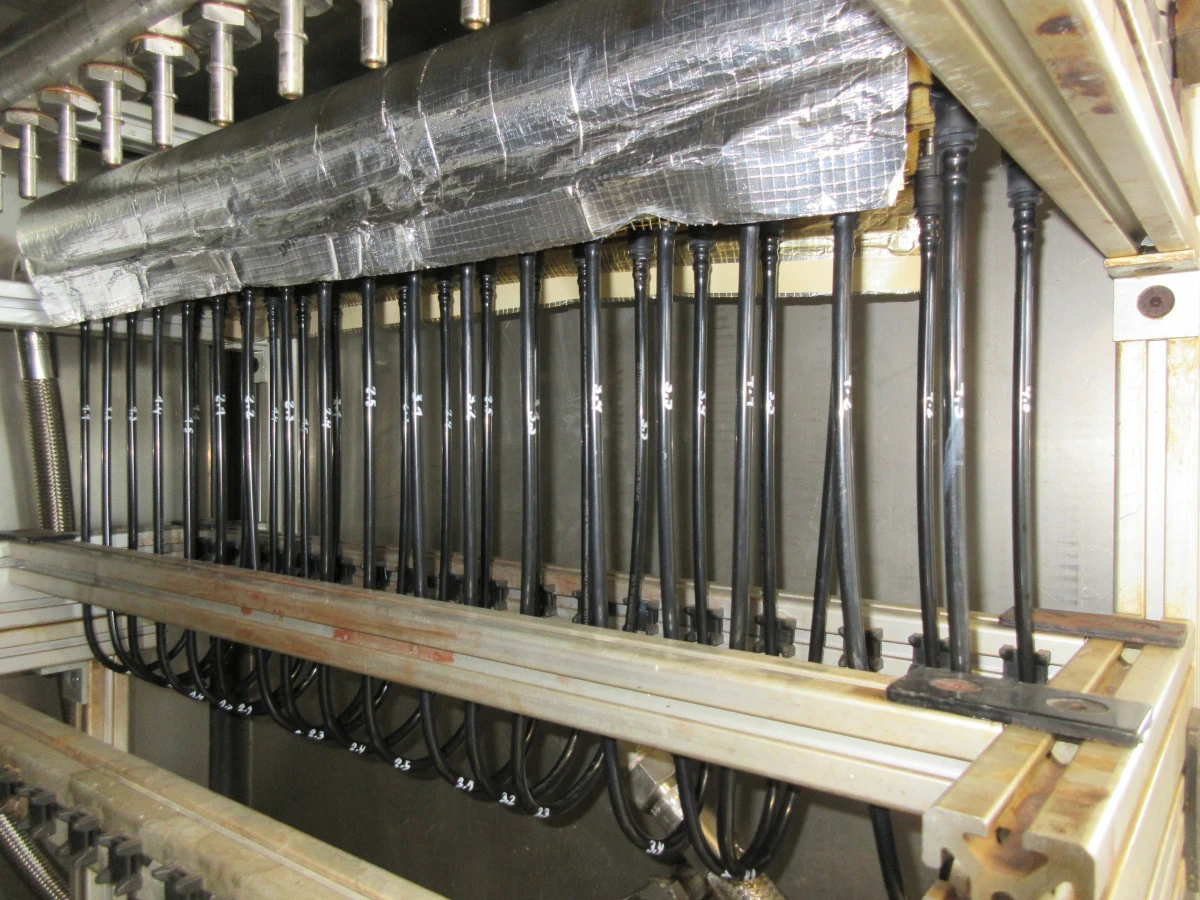

    Bei ID Lindner werden diese Prüflinge in eigens entwickelten Temperaturkammern mit indirekter Temperierung (und dadurch in nicht explosionsgefährderter Umgebung) aufgebaut.

    Kraftstofflagerung

  • THERMOSCHOCK PRÜFUNGEN

    Thermoschock-Prüfung

    Als Beispiel eine Thermoschock-Prüfung von AGR-Ventilen. Die 8 Prüflinge werden in 2 Gruppen zu 4 Samples abwechselnd heiß (125°C) und kalt (-20°C) durchströmt. Die Umgebungstemperatur kann durch den Aufbau in einer Temperaturkammer angepasst/gesteuert werden.

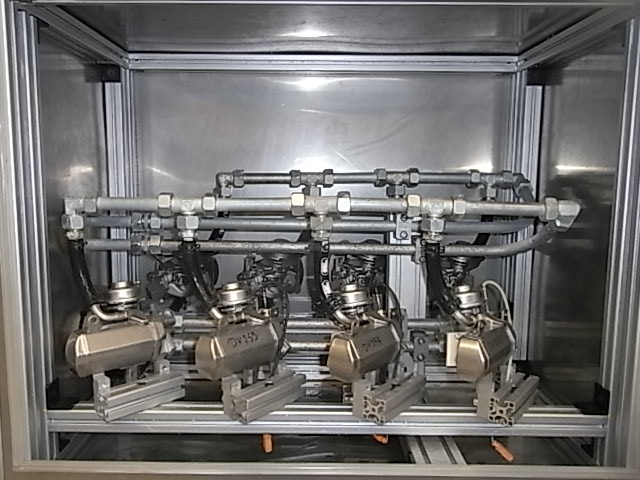

    Aufbau Prüflinge
    Aufbau von 8 Prüflingen für einen Thermoschock in der Temperaturkammer

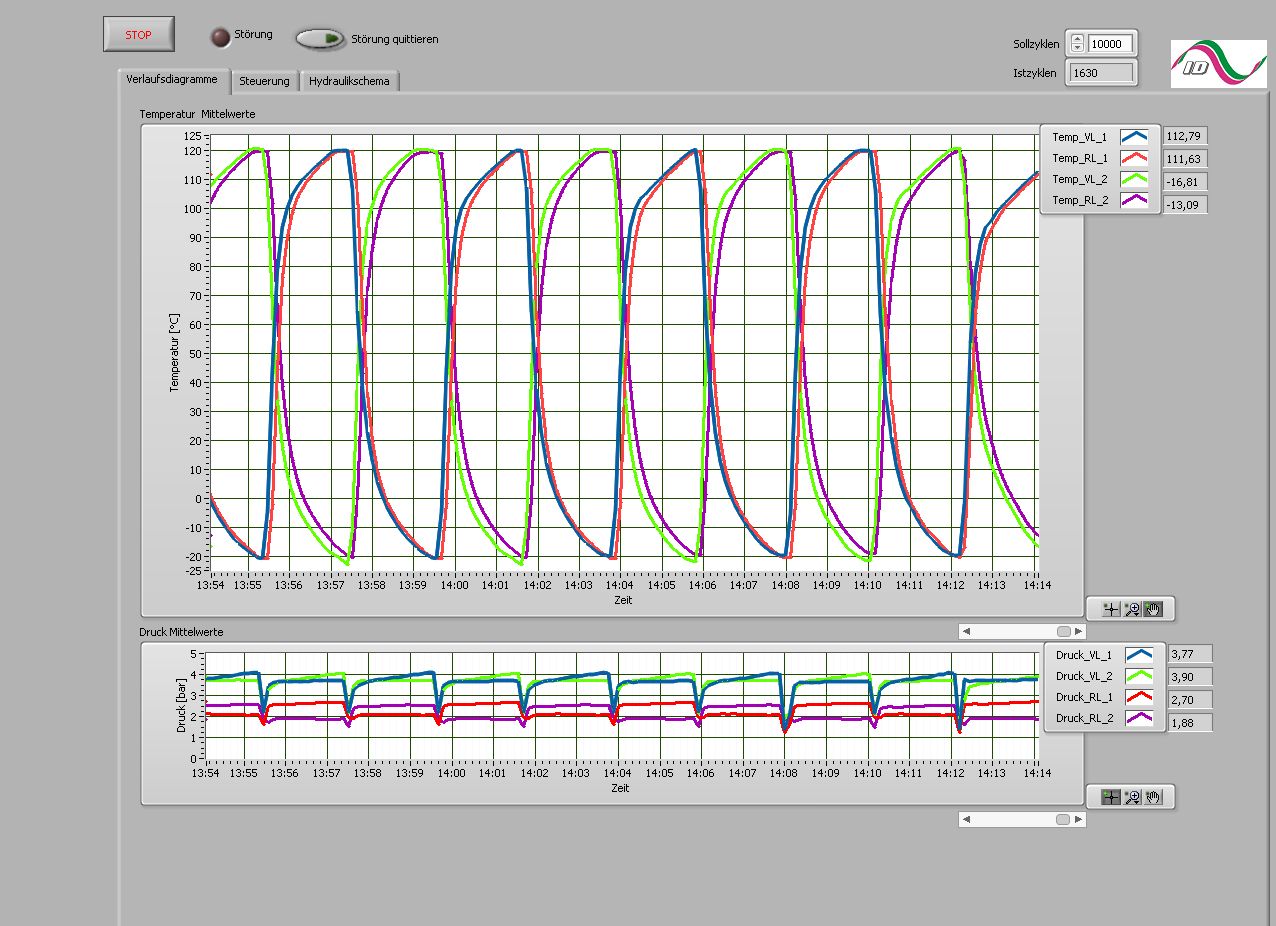

    Temperaturverlauf
    Temperatur- und Druckverlauf beim Thermoschock

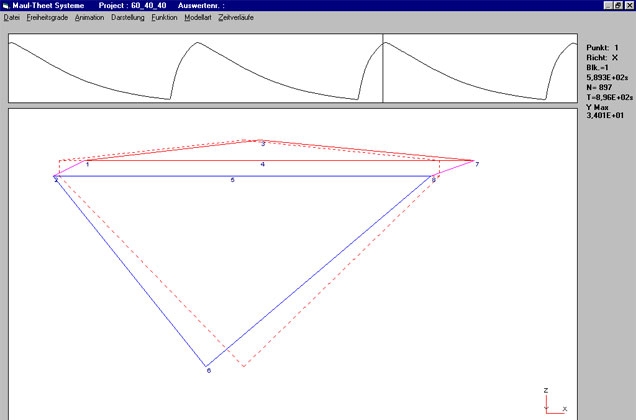

    anim Temperatur
    der Temperaturverlauf als Animation

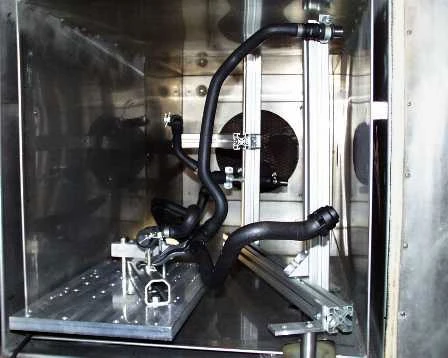

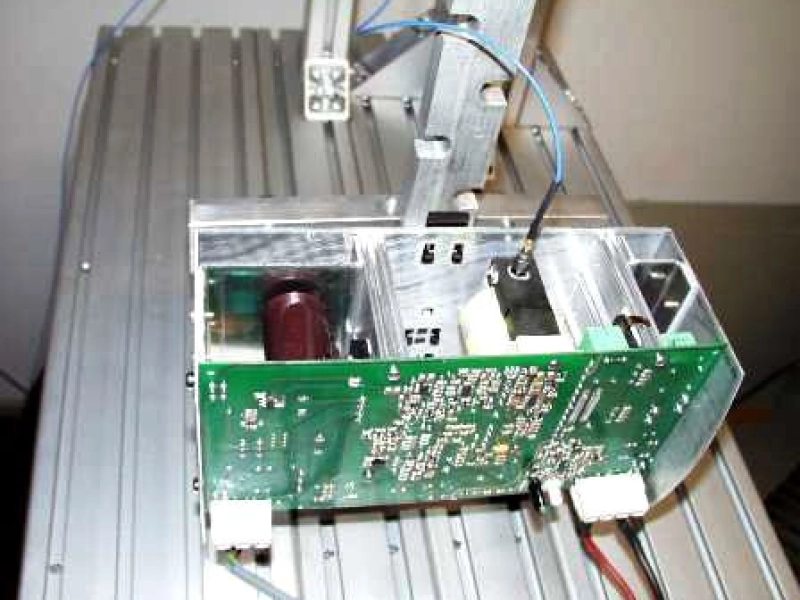

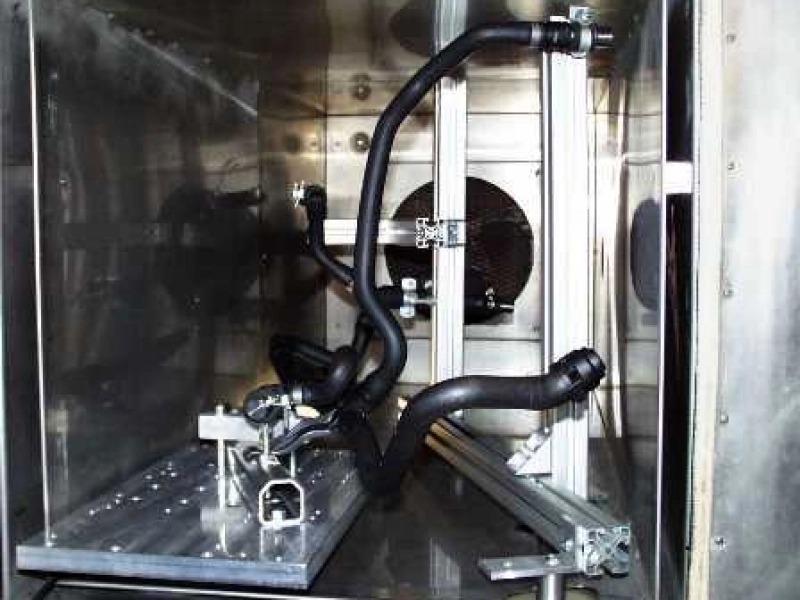

  • SCHWINGPRÜFUNGEN / VIBRATIONSTESTS / LEBENSDAUERTESTS

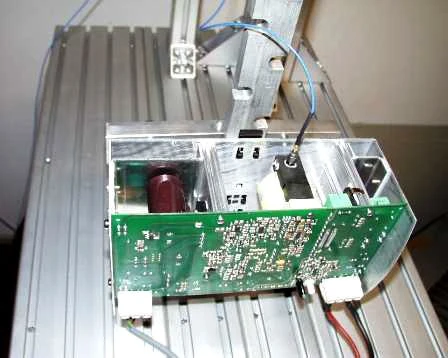

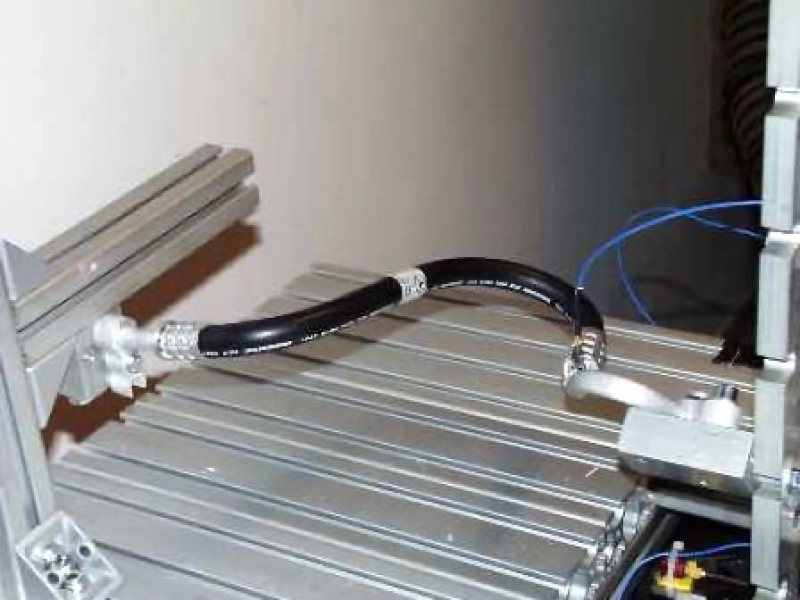

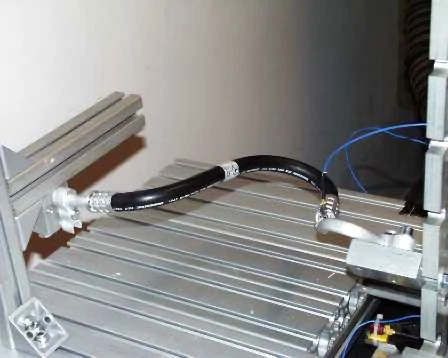

    Vibrationstests

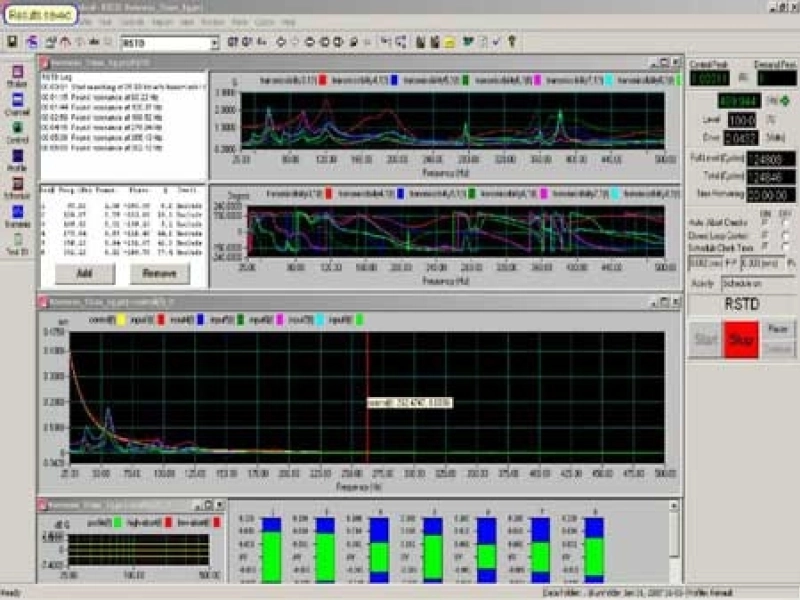

    Vibrationstests werden zur qualitativen Überprüfung der Festigkeit von Bauteilen oder für Lebensdauertests eingesetzt, um durch eine Zeitraffung strukturelle Schwachpunkte an Bauteilen festzustellen, z.B. mittels RSTD (Resonace Search, Track and Dwell). Die Anregung, die sinusförmig, mit stochastischem Rauschprofil, Schock oder Sinus auf Rauschen gefahren wird, kann zusätzlich mit Temperaturprofilen (-50°C bis 180°C) überlagert durchgeführt werden.

    Dazu stehen ausreichend dimensionierte Temperaturkammern zur Verfügung für Prüflinge bis 2m Länge.

    Unser Service dabei:

    - Durchführung von zeitkritischen Projekten

    - Schnelle, flexible und einfache Durchführung von Sonderprüfungen

    - Durchführung und Auswertung der kompletten Prüfung nach Lastenheft

    - Ständiger Kontakt mit den verantwortlichen Personen

    - Bei Bedarf kann der Prüfling während der Prüfung gefilmt werden

    - Aushändigung eines Prüfberichts, der die Zusammenfassung aller Messdaten und eine Fotodokumentation der beschädigten Prüfteile enthält

    - Ein vertraulicher Umgang mit allen Daten wird zugesichert (Zertifizierung des Standorts nach TISAX und DIN EN ISO 9001)

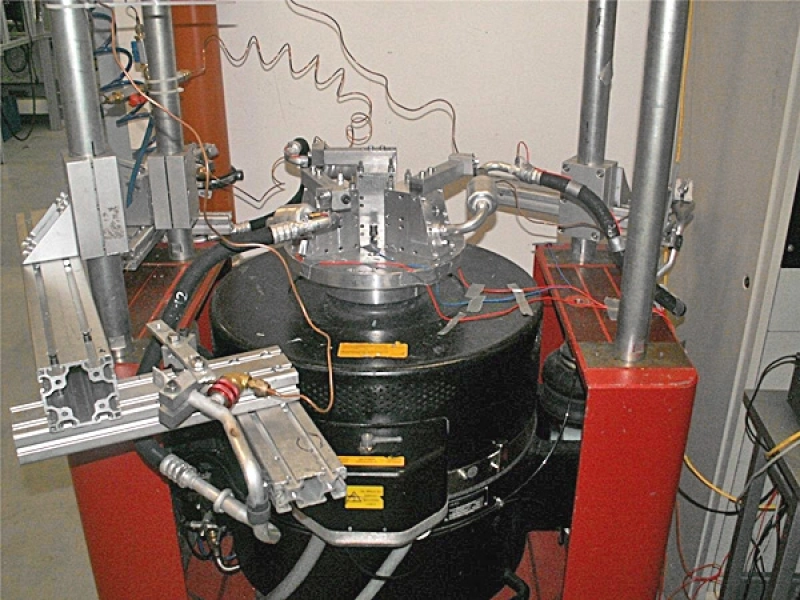

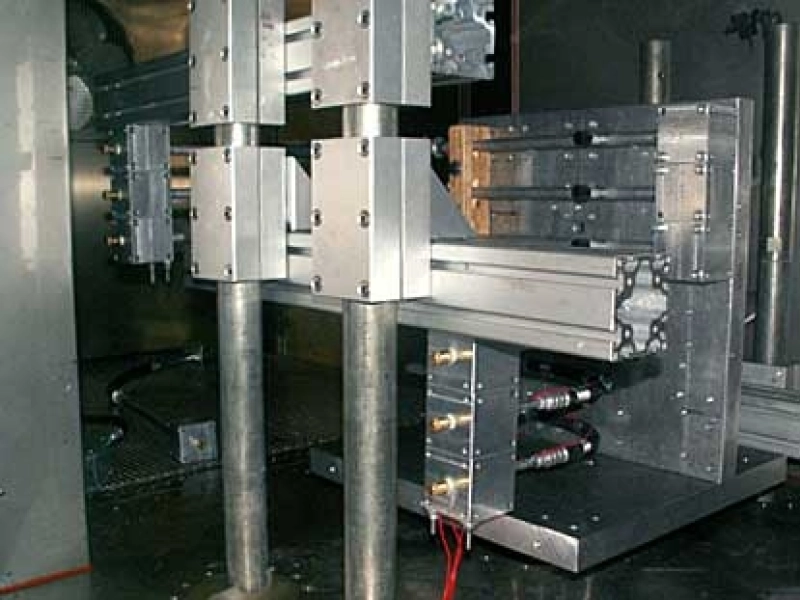

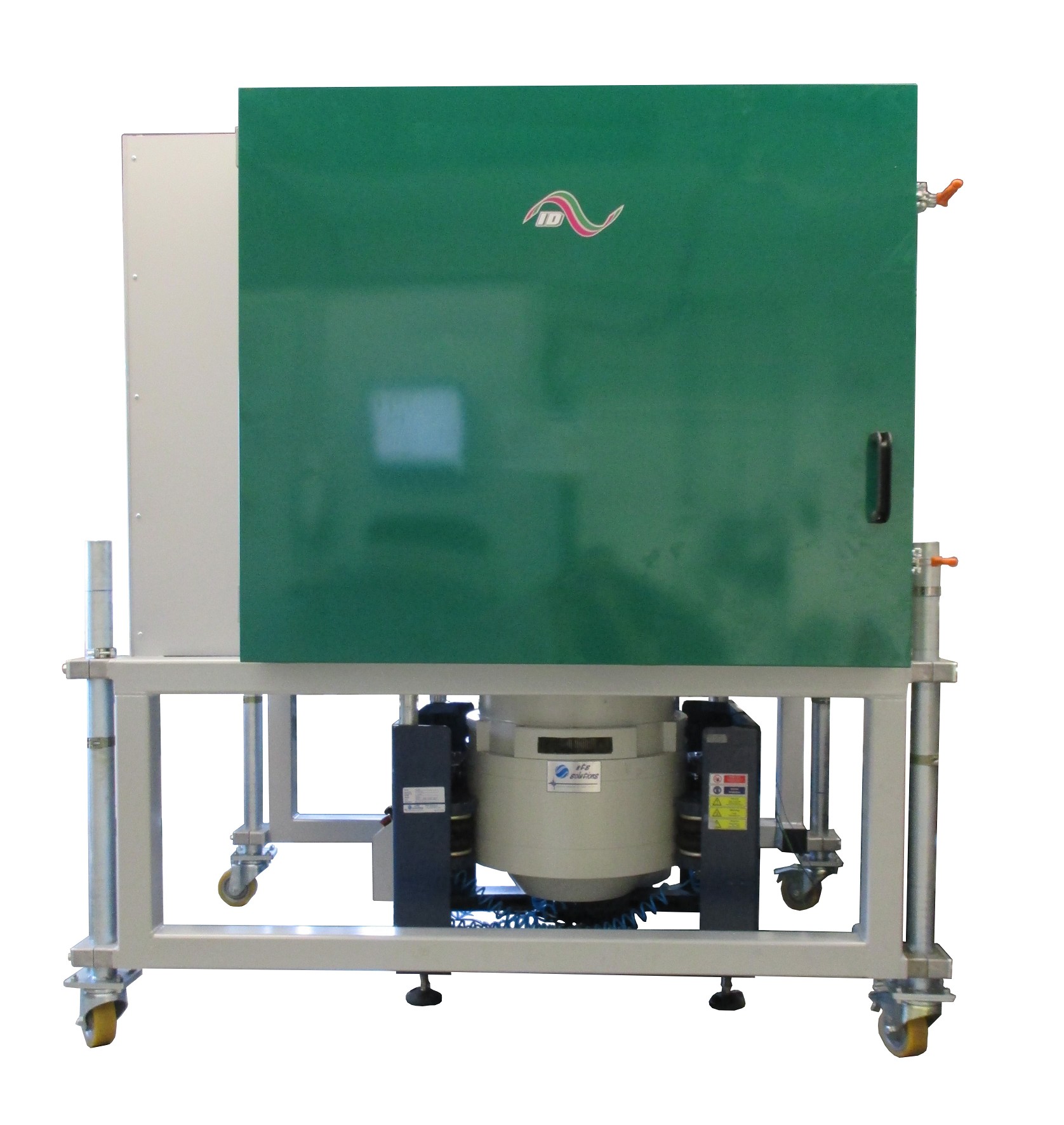

    shaker unter Kammer
    Shaker mit Kammer (Unterbau)

    BEWEGUNGSTESTS

    dafür stehen uns ein- und mehraxiale Bewegungseinheiten zur Verfügung.

    Lineare Bewegung: ±40mm/0 … 2Hz / ±2mm/20Hz

    3D / 4D Bewegung: X: ±35mm, 2Hz / ±40mm, 1,5Hz

    Y: ±35mm, 3Hz / ±40mm, 2,5Hz

    Z: ±35mm, 2,5Hz / ±40mm, 2,0Hz

    Rotation: bis ±20°/2Hz

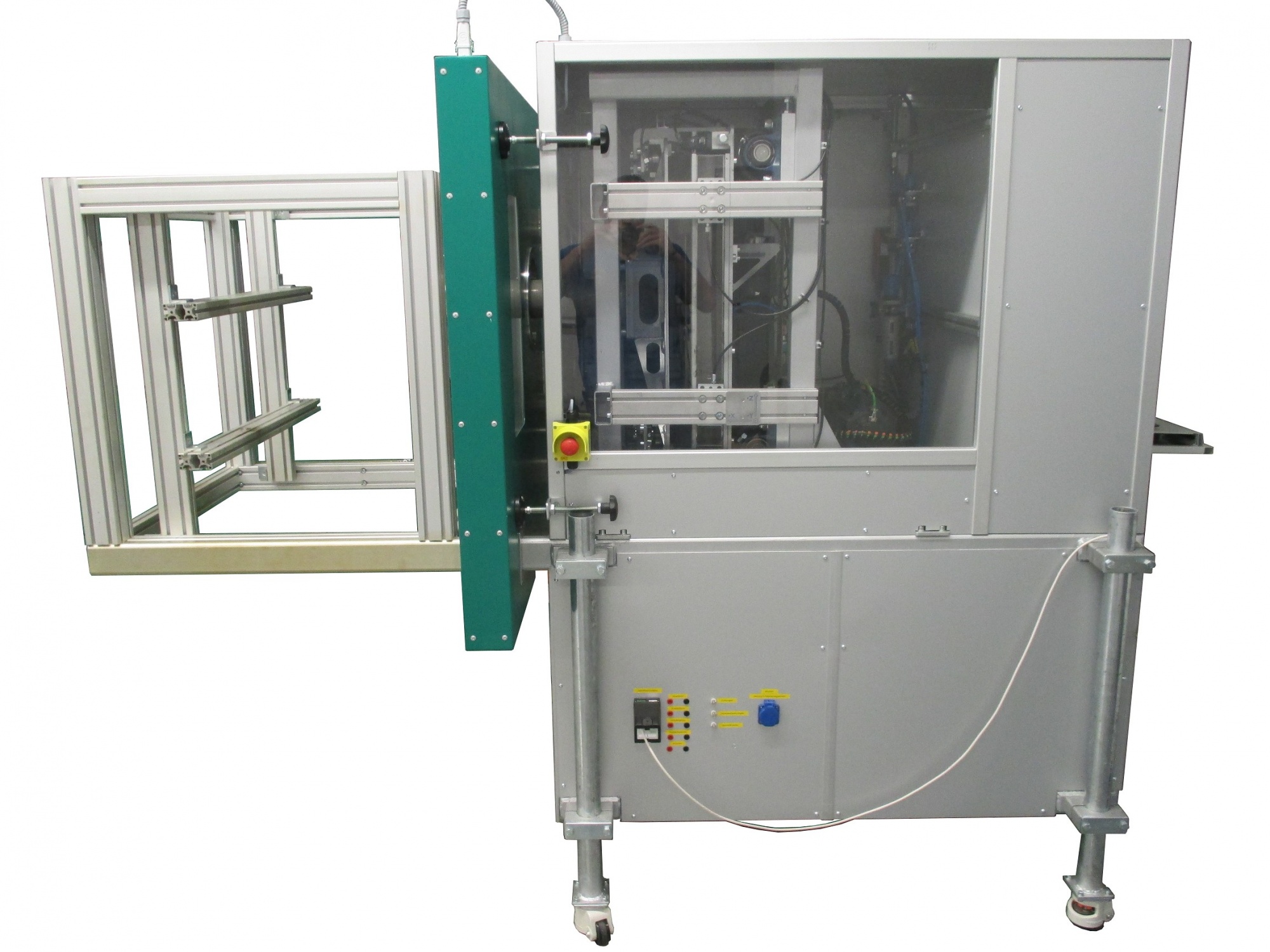

    3D seitlich
    seitliche Ansicht 3D-Bewegungseinheit

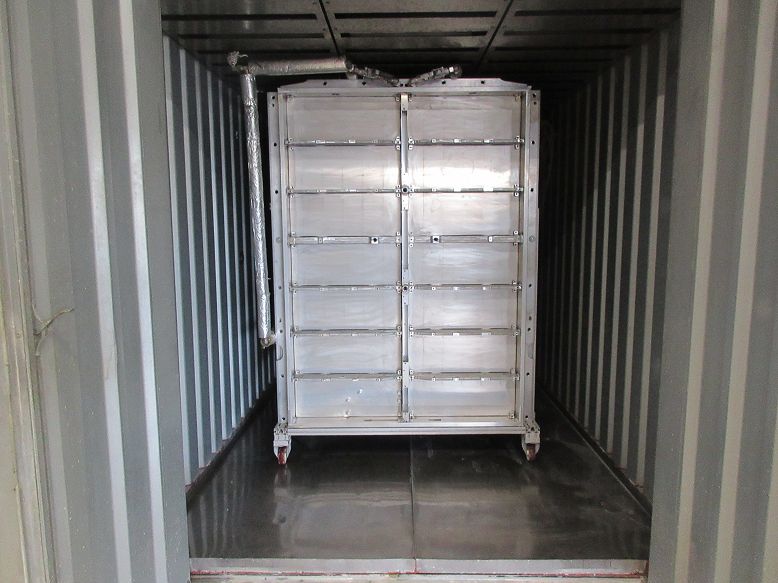

  • UMWELTSIMULATION

    Schwingung, Klima, Temperatur
    Über eine variable Aufspannvorrichtung können auch Original-Fahrzeugleitungen
    in der jeweiligen Einbaulage geprüft werden.

    Alle Schwingprüfungen können unter Klima durchgeführt werden. Dazu stehen mehrere Klima- und Temperaturkammern zur Verfügung bis zu einer Größe von 2m x 1m x 1m.

  • SONSTIGE PRÜFUNGEN

    Berstdruck

    Berstdruckprüfungen mit verschiedensten Medien, wie Öle, Wasser, Luft

    Berstdruck

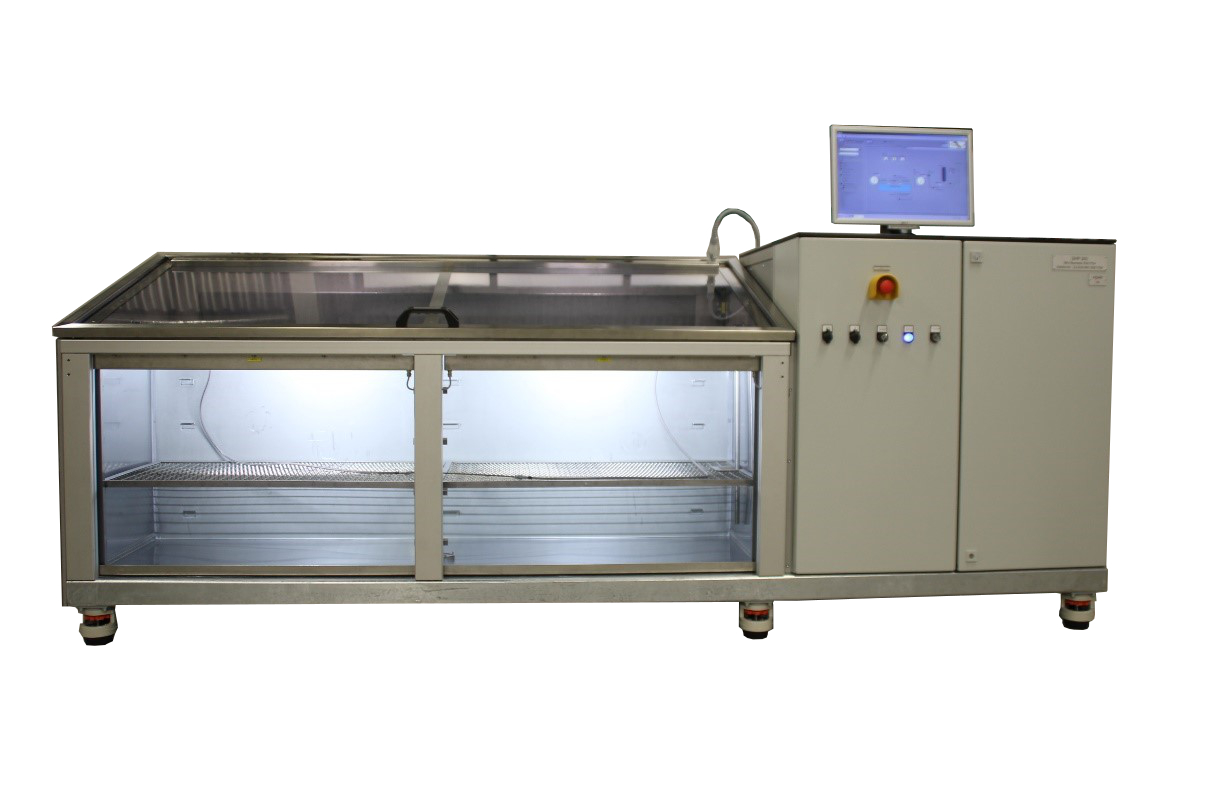

    Berstdruckprüfstand Luft bis 200bar (Prüfling kann unter Wasser gelagert werden)

    Gasdichtheit

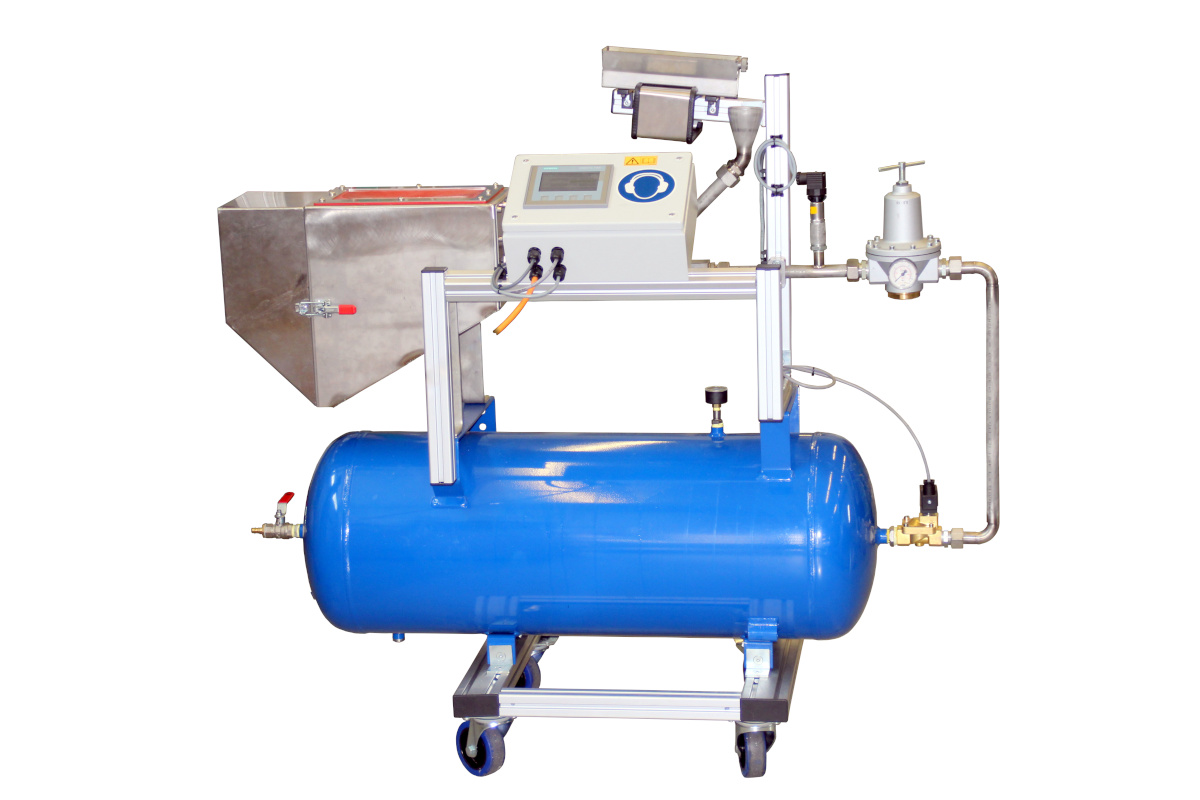

    Steinschlagprüfung

    Steinschlagprüfstand
    Steinschlagprüfstand
